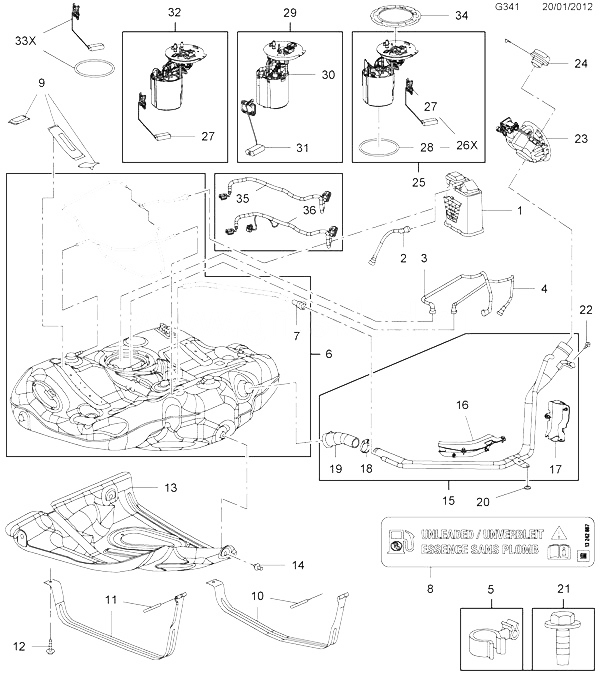

| Рис | Номер | Описание | Применение | Номенклатура | Кол-во |
| 6 |
0802366 |
БАК, В СБОРЕ, ТОПЛИВНЫЙ |
|
|
1 |
| 7 |
0860144 |
-СОЕДИНИТЕЛЬ, ВЕНТИЛЯЦИОННАЯ ТРУБКА |
|
|
1 |
| 8 |
(0806984) |
ЯРЛЫК, НЕЭТИЛИРОВАННОЕ ТОПЛИВО (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
1 |
| 9 |
0812140 |
ИЗОЛЯТОР, ТОПЛИВНЫЙ БАК |
|
|
4 |
| 10 |
0812143 |
СТЯЖКА, КРЕПЛЕНИЕ ТОПЛИВНОГО БАКА, ПС |
|
|
1 |
| 11 |
(0812144) |
СТЯЖКА, КРЕПЛЕНИЕ ТОПЛИВНОГО БАКА, ЛС (ИСКЛЮЧАЯ ECOFLEX) (БНО.- ПРИМЕНЯТЬ 13238465 8 12 142) |
|
|
1 |
| 11 |
0812161 |
СТЯЖКА, КРЕПЛЕНИЕ ТОПЛИВНОГО БАКА, ЛС (ECOFLEX) |
|
|
1 |
| 12 |
0812141 |
ВИНТ, С ШЕСТИГР.ГОЛ., СТЯЖКА, БАК К НИЖНЕЙ ЧАСТИ КУЗОВА, M8 X 35 |
|
|
2 |
| 13 |
0802395 |
ЩИТОК, ТОПЛИВНЫЙ БАК |
|
|
1 |
| 14 |
0802374 |
ЗАКЛЕПКА, ГЛУХАЯ, ТЕПЛОВОЙ ЭКРАН |
|
|
3 |
| 15 |
0666080 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (НЕ ИСПОЛЬЗУЕТСЯ С МЕХАНИЧЕСКИМ БУКСИРНЫМ ПРИСПОСОБЛЕНИЕМ С ВЕРТЛЮЖНЫМ КРЮКОМ СЦЕПНОГО УСТРОЙСТВА) |
A16XER[LDE], A16LET[LLU], A18XER[2H0], A20NHT[LDK], A28NET[LBW], A28NER[LAU] |
|
1 |
| 15 |
0806174 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (НЕ ИСПОЛЬЗУЕТСЯ С МЕХАНИЧЕСКИМ БУКСИРНЫМ ПРИСПОСОБЛЕНИЕМ С ВЕРТЛЮЖНЫМ КРЮКОМ СЦЕПНОГО УСТРОЙСТВА) |
A20NFT[LHU] |
|
1 |
| 15 |
0806218 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (НЕ ИСПОЛЬЗУЕТСЯ С МЕХАНИЧЕСКИМ БУКСИРНЫМ ПРИСПОСОБЛЕНИЕМ С ВЕРТЛЮЖНЫМ КРЮКОМ СЦЕПНОГО УСТРОЙСТВА) (ДЛЯ ТОПЛИВА E85, POC FHS) |
|
(C) C1000001- |
1 |
| 15 |
0666081 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (ИСПОЛЬЗУЕТСЯ С ГРУЗОВЫМ КРЮКОМ ШАРНИРНОГО ТИПА РУЧНОГО БУКСИРОВОЧНОГО СОЕДИНЕНИЯ) |
A16XER[LDE], A16LET[LLU], A18XER[2H0], A20NHT[LDK], A28NET[LBW], A28NER[LAU] |
|
1 |
| 15 |
0666081 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (ИСПОЛЬЗУЕТСЯ С ГРУЗОВЫМ КРЮКОМ ШАРНИРНОГО ТИПА РУЧНОГО БУКСИРОВОЧНОГО СОЕДИНЕНИЯ) (ПСП) |
A20NFT[LHU] |
|
1 |
| 15 |
0806219 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (ИСПОЛЬЗУЕТСЯ С ГРУЗОВЫМ КРЮКОМ ШАРНИРНОГО ТИПА РУЧНОГО БУКСИРОВОЧНОГО СОЕДИНЕНИЯ) (ДЛЯ ТОПЛИВА E85, POC FHS) |
|
(C) C1000001- |
1 |
| 15 |
0806175 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С НЕОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (НЕ ИСПОЛЬЗУЕТСЯ С МЕХАНИЧЕСКИМ БУКСИРНЫМ ПРИСПОСОБЛЕНИЕМ С ВЕРТЛЮЖНЫМ КРЮКОМ СЦЕПНОГО УСТРОЙСТВА) |
|
|
1 |
| 15 |
0806176 |
ТРУБОПРОВОД, В СБОРЕ, ТОПЛИВОНАЛИВНОЙ (ИСПОЛЬЗУЕТСЯ С НЕОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (ИСПОЛЬЗУЕТСЯ С ГРУЗОВЫМ КРЮКОМ ШАРНИРНОГО ТИПА РУЧНОГО БУКСИРОВОЧНОГО СОЕДИНЕНИЯ) |
|
|
1 |
| 16 |
0666084 |
-ЩИТОК, ТЕРМОЗАЩИТНЫЙ, ТРУБКА, ТОПЛИВОНАЛИВНАЯ, НИЖНИЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (ИСПОЛЬЗУЕТСЯ С ГРУЗОВЫМ КРЮКОМ ШАРНИРНОГО ТИПА РУЧНОГО БУКСИРОВОЧНОГО СОЕДИНЕНИЯ) |
|
|
1 |
| 17 |
0666085 |
-ЩИТОК, ТЕРМОЗАЩИТНЫЙ, ТРУБКА, ТОПЛИВОНАЛИВНАЯ, ВЕРХНИЙ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (ИСПОЛЬЗУЕТСЯ С ГРУЗОВЫМ КРЮКОМ ШАРНИРНОГО ТИПА РУЧНОГО БУКСИРОВОЧНОГО СОЕДИНЕНИЯ) |
|
|
1 |
| 18 |
0806170 |
-ЗАЖИМ, 36-46 MM, ТРУБКА НАЛИВНОЙ ТОПЛИВНОЙ ГОРЛОВИНЫ (ИСПОЛЬЗУЕТСЯ С ОГРАНИЧЕННОЙ НАЛИВНОЙ ГОРЛОВИНОЙ ТОПЛИВНОГО БАКА) (ИСПОЛЬЗУЕТСЯ С ГРУЗОВЫМ КРЮКОМ ШАРНИРНОГО ТИПА РУЧНОГО БУКСИРОВОЧНОГО СОЕДИНЕНИЯ) (ЗАВОДСКОЙ НОМЕР 24442223) |
|
|
1 |
| 19 |
(0806138) |
-ШЛАНГ, ТОПЛИВОЗАЛИВНОЙ, ТОПЛИВНЫЙ БАК (БНО.- ПРИМЕНЯТЬ 13303267 8 06 173) (ЗАВОДСКОЙ НОМЕР 13247492) |
|
|
1 |
| 20 |
4805276 |
ГАЙКА, ШЕСТИГР., M6, ТОПЛИВОНАЛИВНАЯ ТРУБКА |
|
|
1 |
| 21 |
0182989 |
ВИНТ, M6 X 20, МАССА ТРУБКИ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА |
|
|
1 |
| 22 |
1102843 |
ВИНТ, С ШЕСТИГР.ГОЛ., M6 X 16, КРЕПЛЕНИЕ КРОНШТЕЙНА, ТРУБКА, ТОПЛИВОНАЛИВНАЯ |
|
|
1 |
| 23 |
(0182357) |
КОРПУС, ТОПЛИВОНАЛИВНОЙ ТРУБОПРОВОД, С ЭЛЕКТРОДВИГАТЕЛЕМ (БНО.- ПРИМЕНЯТЬ 13352310 1 82 010) |
|
|
1 |
| 24 |
0808001 |
КОЛПАЧОК, НАЛИВНАЯ ГОРЛОВИНА ТОПЛИВНОГО БАКА |
|
(C) -B1999999 |
1 |
| 24 |
(0808013) |
КОЛПАЧОК, НАЛИВНАЯ ГОРЛОВИНА ТОПЛИВНОГО БАКА (ДЛЯ ТОПЛИВА E85, POC FHS) (БНО.- ПРИМЕНЯТЬ 22944270 8 08 017) |
|
(C) C1000001- |
1 |
| 24 |
0808012 |
КОЛПАЧОК, НАЛИВНАЯ ГОРЛОВИНА ТОПЛИВНОГО БАКА (ДЛЯ ТОПЛИВА E10, POC FHO) |
|
(C) C1000001- |
1 |
| - |
0802362 |
КОМПЛЕКТ, БАК, В СБОРЕ, ТОПЛИВНЫЙ |
|
(C) C1000001- |
1 |
