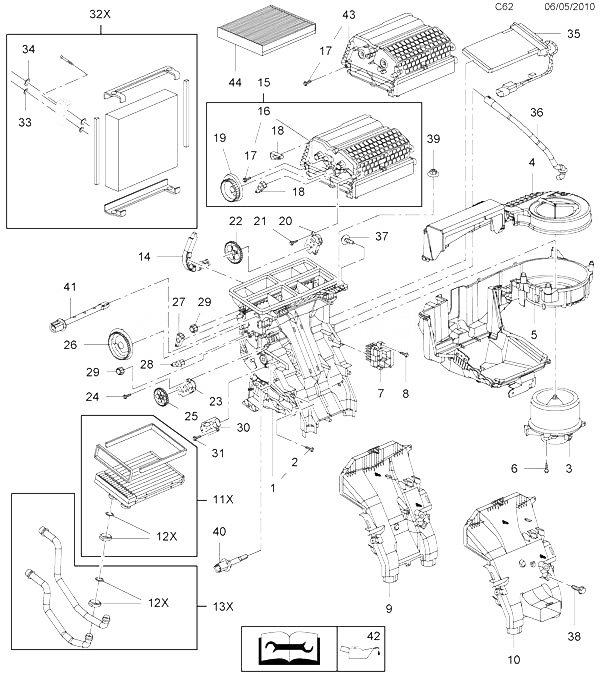

| Рис | Номер | Описание | Применение | Номенклатура | Кол-во |
| 1 |
(1842469) |
КОРПУС, РАСПРЕДЕЛЕНИЕ ВОЗДУХА, ЛСП (ИСКЛЮЧАЯ СИСТЕМУ QUCKHEAT) (БНО.- ПРИМЕНЯТЬ 13339065 18 42 505) |
|
(C) -91999999 |
1 |
| 1 |
(1842505) |
КОРПУС, РАСПРЕДЕЛЕНИЕ ВОЗДУХА, ЛСП (ИСКЛЮЧАЯ СИСТЕМУ QUCKHEAT) (БНО.- ПРИМЕНЯТЬ 13351401 18 42 545) |
|
(C) A1000001- |
1 |
| 1 |
(1842560) |
КОРПУС, РАСПРЕДЕЛЕНИЕ ВОЗДУХА, ЛСП (С СИСТЕМОЙ QUCKHEAT) (БНО.- ПРИМЕНЯТЬ 13339066 18 42 506) |
|
(C) -91999999 |
1 |
| 1 |
(1842506) |
КОРПУС, РАСПРЕДЕЛЕНИЕ ВОЗДУХА, ЛСП (С СИСТЕМОЙ QUCKHEAT) (БНО.- ПРИМЕНЯТЬ 13351402 18 42 551) |
|
(C) A1000001- |
1 |
| 1 |
(1842485) |
КОРПУС, РАСПРЕДЕЛЕНИЕ ВОЗДУХА, ПСП (БНО.- ПРИМЕНЯТЬ 13339065 18 42 505) |
|
(C) -91999999 |
1 |
| 1 |
(1842505) |
КОРПУС, РАСПРЕДЕЛЕНИЕ ВОЗДУХА, ПСП (БНО.- ПРИМЕНЯТЬ 13351401 18 42 545) |
|
(C) A1000001- |
1 |
| 2 |
1822942 |
-ВИНТ, С ШЕСТИГР.ГОЛ., M4.2 X 16, МОДУЛЬ, ОБОГРЕВАТЕЛЬ, КОНДИЦИОНИРОВАНИЕ ВОЗДУХА И ВЕНТИЛЯЦИЯ |
|
|
20 |
| 3 |
1845712 |
ВОЗДУХОДУВКА, В СБОРЕ, ВЕНТИЛЯТОР, ЛСП |
|
|
1 |
| 3 |
1845374 |
ВОЗДУХОДУВКА, В СБОРЕ, ВЕНТИЛЯТОР, ПСП |
|
|
1 |
| 4 |
1842513 |
КОРПУС, ВЕРХНЯЯ ЧАСТЬ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА, ЛСП |
|
|
1 |
| 4 |
1842515 |
КОРПУС, ВЕРХНЯЯ ЧАСТЬ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА, ПСП |
|
|
1 |
| 5 |
1842514 |
КОРПУС, НИЖНЯЯ ЧАСТЬ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА, ЛСП |
|
|
1 |
| 5 |
1842516 |
КОРПУС, НИЖНЯЯ ЧАСТЬ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА, ПСП |
|
|
1 |
| 6 |
1822942 |
ВИНТ, С ШЕСТИГР.ГОЛ., M4.2 X 16, КАРТЕРКОРОБКА, ВОЗДУХОДУВКА, В СБОРЕ |
|
|
3 |
| 7 |
1808010 |
РЕГУЛЯТОР, ВОЗДУХОДУВКА |
|
|
1 |
| 8 |
1822942 |
ВИНТ, С ШЕСТИГР.ГОЛ., M4.2 X 16, РЕГУЛЯТОР, ВОЗДУХОДУВКА |
|
|
0 |
| 10 |
1810493 |
ВЫПУСКНОЙ КАНАЛ, ВОЗДУХ, ПОЛ |
|
|
1 |
| 11X |
1843527 |
СЕРДЕЧНИК, В СБОРЕ, НАГРЕВАТЕЛЬ, БЕЗ ТРУБОК |
|
|
1 |
| 12X |
1618457 |
-КОМПЛЕКТ, ЗАЖИМ, ТРУБКА, СОЕДИНЕНИЕ ОБОГРЕВАТЕЛЯ |
|
|
1 |
| 13X |
1618760 |
КОМПЛЕКТ, ТРУБОК, СЕРДЕЧНИК ОБОГРЕВАТЕЛЯ (С ЗАЖИМАМИ И КОЛЬЦЕВЫМИ УПЛОТНЕНИЯМИ) |
|
|
1 |
| 12X |
1618457 |
-КОМПЛЕКТ, ЗАЖИМ, ТРУБКА, СОЕДИНЕНИЕ ОБОГРЕВАТЕЛЯ |
|
|
1 |
| 14 |
1806000 |
КРОНШТЕЙН, ТРУБКА СЕРДЕЧНИКА ОБОГРЕВАТЕЛЯ |
|
|
1 |
| 43 |
(1802315) |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, ЛСП (БНО.- ПРИМЕНЯТЬ 13333646 18 02 173) |
|
|
1 |
| 43 |
(1802333) |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, ПСП (БНО.- ПРИМЕНЯТЬ 13351431 18 02 174) |
|
|
1 |
| 14 |
1822942 |
-ВИНТ, С ШЕСТИГР.ГОЛ., M4 X 16, ГНЕЗДО ВПУСКНОГО ВОЗДУШНОГО КАНАЛА |
|
|
3 |
| 20 |
(1845124) |
ЭЛЕКТРОДВИГАТЕЛЬ, СЕРВО, ЗАСЛОНКА ВПУСКА ВОЗДУХА (БНО.- ПРИМЕНЯТЬ 13332582 18 22 225) |
|
|
2 |
| 21 |
1822942 |
ВИНТ, С ШЕСТИГР.ГОЛ., M4.2 X 16, ЭЛЕКТРОДВИГАТЕЛЬ, СЕРВО, ЗАСЛОНКА ВПУСКА ВОЗДУХА |
|
|
4 |
| 23 |
1854395 |
ЭЛЕКТРОДВИГАТЕЛЬ, СЕРВОПРИВОД, УПРАВЛЕНИЕ РЕЖИМОМ (ИДЕНТ. FDK) |
|
(C) -B1109749 |
1 |
| 23 |
1845104 |
ЭЛЕКТРОДВИГАТЕЛЬ, СЕРВОПРИВОД, УПРАВЛЕНИЕ РЕЖИМОМ, С ПЕРЕДАЧЕЙ (ЗАВОДСКОЙ НОМЕР 20782699) |
|
(C) B1109750- |
1 |
| 25 |
|
-ПЕРЕДАЧА, УПРАВЛЕНИЕ РЕЖИМОМ (НЕ ОБСЛУЖИВАЕТСЯ ОТДЕЛЬНО) |
|
(C) 91- |
1 |
| 24 |
1822942 |
ВИНТ, С ШЕСТИГР.ГОЛ., M4.2 X 16, ЭЛЕКТРОДВИГАТЕЛЬ, СЕРВОПРИВОД, УПРАВЛЕНИЕ РЕЖИМОМ |
|
|
2 |
| 25 |
1854396 |
ПЕРЕДАЧА, УПРАВЛЕНИЕ РЕЖИМОМ |
|
(C) -91 |
1 |
| 26 |
1842478 |
КУЛАЧОК, УПРАВЛЕНИЕ РЕЖИМОМ |
|
|
1 |
| 27 |
1842477 |
РЫЧАГ, ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ ЗАСЛОНКА (ЗАВОДСКОЙ НОМЕР 20995416) |
|
|
1 |
| 28 |
1842477 |
РЫЧАГ, УПРАВЛЕНИЕ РЕЖИМОМ (ЗАВОДСКОЙ НОМЕР 20995416) |
|
|
1 |
| 29 |
1842476 |
ЗУБЧАТАЯ ПЕРЕДАЧА, ВЕДУЩАЯ |
|
|
2 |
| 30 |
1845131 |
ДВИГАТЕЛЬ, СЕРВО, КЛАПАН ТЕМПЕРАТУРЫ ВОЗДУХА |
|
(C) -B1999999 |
2 |
| 30 |
1845150 |
ДВИГАТЕЛЬ, СЕРВО, КЛАПАН ТЕМПЕРАТУРЫ ВОЗДУХА |
|
(C) C1000001- |
2 |
| 31 |
1822942 |
ВИНТ, С ШЕСТИГР.ГОЛ., M4.2 X 16, ДВИГАТЕЛЬ, СЕРВО, КЛАПАН ТЕМПЕРАТУРЫ ВОЗДУХА |
|
|
4 |
| 32X |
(1618473) |
ИСПАРИТЕЛЬ, КОМПЛЕКТ (БНО.- ПРИМЕНЯТЬ 13339086 16 18 390) |
|
(C) -91999999 |
1 |
| 32X |
(1618397) |
ИСПАРИТЕЛЬ, КОМПЛЕКТ (БНО.- ПРИМЕНЯТЬ 13363519 16 18 399) |
|
(C) A1000001-A1999999 |
1 |
| 32X |
1618399 |
ИСПАРИТЕЛЬ, КОМПЛЕКТ |
|
(C) B1000001- |
1 |
| 33 |
6850713 |
-УПЛОТНЕНИЕ, КОЛЬЦО, НАР.Д. 16 ММ, ТРУБКА ХЛАДАГЕНТА К КЛАПАНУ ТЕПЛОВОГО РАСШИРЕНИЯ |
|
|
1 |
| 34 |
1850943 |
-УПЛОТНЕНИЕ, КОЛЬЦО, 25.2 ММ НАРУЖНЫЙ ДИАМЕТР, ТРУБКА ХЛАДАГЕНТА К ТЕРМОРАСШИРИТЕЛЬНОМУ КЛАПАНУ |
|
|
1 |
| 35 |
1826741 |
ТЕПЛООБМЕННИК, ЭЛЕКТРИЧЕСКИЙ (С СИСТЕМОЙ QUCKHEAT) |
|
|
1 |
| 36 |
1850439 |
ШЛАНГ, КАНАЛ СПУСКА ВОДЫ |
|
(C) -A1999999 |
1 |
| 36 |
1850183 |
ШЛАНГ, КАНАЛ СПУСКА ВОДЫ |
|
(C) B1000001- |
1 |
| 37 |
(6288376) |
ВИНТ, С ШЕСТИГР.ГОЛ., С ШАЙБОЙ, M6 X 19, МОДУЛЬ, ОБОГРЕВАТЕЛЬ, КОНДИЦИОНИРОВАНИЕ ВОЗДУХА И ВЕНТИЛЯЦИЯ (БНО.- ПРИМЕНЯТЬ 11588925 62 88 697) |
|
|
1 |
| 38 |
1843000 |
ВИНТ, С ШЕСТИГР.ГОЛ., M6 X 20, МОДУЛЬ, ОБОГРЕВАТЕЛЬ, КОНДИЦИОНИРОВАНИЕ ВОЗДУХА И ВЕНТИЛЯЦИЯ |
|
|
1 |
| 39 |
0574900 |
ГАЙКА, M6, МОДУЛЬ, ОБОГРЕВАТЕЛЬ, КОНДИЦИОНИРОВАНИЕ ВОЗДУХА И ВЕНТИЛЯЦИЯ |
|
|
2 |
| 40 |
1845357 |
ДАТЧИК, ТЕМПЕРАТУРЫ ВОЗДУХА, ВНУТРЕННИЙ (ДЛЯ КЛИМАТ-КОНТРОЛЯ С ДВУМЯ ЗОНАМИ) |
|
|
2 |
| 41 |
1845726 |
ДАТЧИК, ТЕМПЕРАТУРЫ ВОЗДУХА, ВНУТРЕННИЙ (ДЛЯ КЛИМАТ-КОНТРОЛЯ С ДВУМЯ ЗОНАМИ) |
|
|
2 |
| 41 |
1845726 |
ДАТЧИК, ТЕМПЕРАТУРА ХЛАДАГЕНТА |
|
|
1 |
| 42 |
1948605 |
СМАЗКА, POLYLUB GLY 801, 90 ГРАММ. |
|
|
0 |
