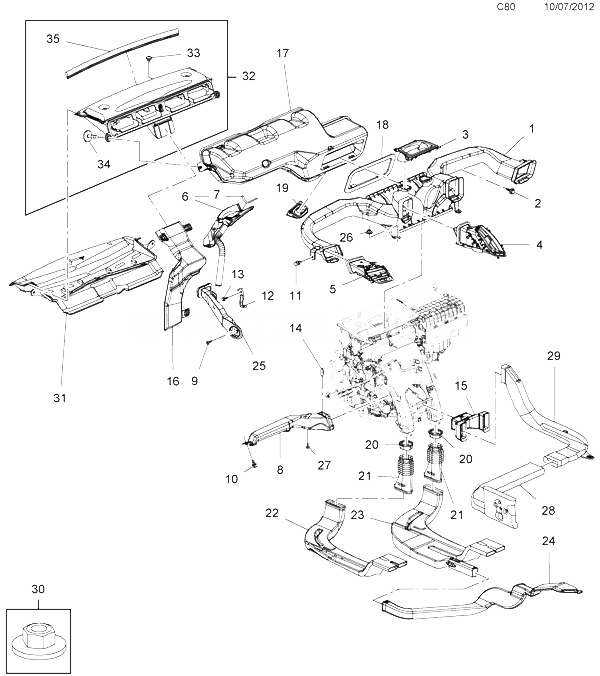

| Рис | Номер | Описание | Применение | Номенклатура | Кол-во |
| 1 |
1812031 |
КАНАЛ, ВОЗДУШНЫЙ, ПАНЕЛЬ ПРИБОРОВ, НАРУЖНЫЙ |
|
|
1 |
| 2 |
4806266 |
ВИНТ И ШАЙБА, M4.2 X 20, ВЫПУСКНОЙ КАНАЛ |
|
|
2 |
| 3 |
1814122 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА ЦЕНТРАЛЬНАЯ, ВЕРХНИЙ (OPEL) |
|
|
1 |
| 4 |
1814147 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА ЦЕНТРАЛЬНАЯ, ПС, САЖЕВЫЙ ЧЕРНЫЙ |
|
|
1 |
| 4 |
1814146 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА ЦЕНТРАЛЬНАЯ, ЛС, САЖЕВЫЙ ЧЕРНЫЙ |
|
|
1 |
| 4 |
1814152 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА ЦЕНТРАЛЬНАЯ, ПС, КОРИЧНЕВЫЙ |
|
|
1 |
| 4 |
1814153 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА ЦЕНТРАЛЬНАЯ, ЛС, КОРИЧНЕВЫЙ |
|
|
1 |
| 5 |
1814149 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ПС-ЛСП |
|
(C) -D2 |
1 |
| 5 |
1840070 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ПС-ЛСП |
|
(C) D2- |
1 |
| 5 |
1814148 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ЛС-ЛСП |
|
(C) -D2 |
1 |
| 5 |
1840068 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ЛС-ЛСП |
|
(C) D2- |
1 |
| 5 |
1814150 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ПС-ЛСП |
|
(C) -D2 |
1 |
| 5 |
1840071 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ПС-ЛСП |
|
(C) D2- |
1 |
| 5 |
1814151 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ЛС-ЛСП |
|
(C) -D2 |
1 |
| 5 |
1840069 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ЛС-ЛСП |
|
(C) D2- |
1 |
| 5 |
1814123 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ПС-ПСП |
|
(C) -D2 |
1 |
| 5 |
1840072 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ПС-ПСП |
|
(C) D2- |
1 |
| 5 |
1814144 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ЛС-ПСП |
|
(C) -D2 |
1 |
| 5 |
1840074 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, САЖЕВЫЙ ЧЕРНЫЙ, ЛС-ПСП |
|
(C) D2- |
1 |
| 5 |
1814124 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ПС-ПСП |
|
(C) -D2 |
1 |
| 5 |
1840073 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ПС-ПСП |
|
(C) D2- |
1 |
| 5 |
1814145 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ЛС-ПСП |
|
(C) -D2 |
1 |
| 5 |
1840075 |
КОРПУС, ФОРСУНКА ВОЗДУШНОГО КАНАЛА, НАРУЖНЫЙ, КОРИЧНЕВЫЙ, ЛС-ПСП |
|
(C) D2- |
1 |
| 6 |
(0106090) |
ВЕТРООТРАЖАТЕЛЬ, РЕШЕТКА ВОЗДУХОЗАБОРА, ПС (БНО.- ПРИМЕНЯТЬ 13422830 1 06 125) |
|
(C) -C2999999 |
1 |
| 6 |
0106125 |
ВЕТРООТРАЖАТЕЛЬ, РЕШЕТКА ВОЗДУХОЗАБОРА, ПС |
|
(C) D2000001- |
1 |
| 6 |
0106078 |
ВЕТРООТРАЖАТЕЛЬ, РЕШЕТКА ВОЗДУХОЗАБОРА, ЛС |
|
(C) -C2999999 |
1 |
| 6 |
0106124 |
ВЕТРООТРАЖАТЕЛЬ, РЕШЕТКА ВОЗДУХОЗАБОРА, ЛС |
|
(C) D2000001- |
1 |
| 7 |
0102293 |
-ПОЛОСКА, УПЛОТНИТЕЛЬНАЯ, ПАНЕЛЬ, РЕШЕТКА ВОЗДУХОЗАБОРА |
|
|
2 |
| 8 |
1816034 |
ПАТРУБОК, ВОЗДУШНЫЙ, ОТСЕК ДЛЯ НОГ, ПЕРЕДНЯЯ ЧАСТЬ, ПС-ЛСП |
|
|
1 |
| 8 |
1816036 |
ПАТРУБОК, ВОЗДУШНЫЙ, ОТСЕК ДЛЯ НОГ, ПЕРЕДНЯЯ ЧАСТЬ, ПС-ПСП |
|
|
1 |
| 8 |
1816033 |
ПАТРУБОК, ВОЗДУШНЫЙ, ОТСЕК ДЛЯ НОГ, ПЕРЕДНЯЯ ЧАСТЬ, ЛС-ЛСП |
|
|
1 |
| 8 |
1816035 |
ПАТРУБОК, ВОЗДУШНЫЙ, ОТСЕК ДЛЯ НОГ, ПЕРЕДНЯЯ ЧАСТЬ, ЛС-ПСП |
|
|
1 |
| 9 |
4806266 |
ВИНТ И ШАЙБА, M4.2 X 20 |
|
|
2 |
| 10 |
0212942 |
ЗАКЛЕПКА, РАСШИРЯЮЩАЯСЯ, КРЕПЛЕНИЕ ВОЗДУХОПРОВОДА НИШИ ДЛЯ НОГ |
|
|
1 |
| 11 |
0212942 |
ЗАКЛЕПКА, РАСШИРЯЮЩАЯСЯ |
|
|
2 |
| 12 |
1816023 |
КРОНШТЕЙН, ВОЗДУХОПРОВОД, ПСП |
|
|
1 |
| 13 |
1406952 |
ВИНТ, M6 X 20, КРОНШТЕЙН, ПСП |
|
|
1 |
| 14 |
1840829 |
КОЛПАЧОК, КАНАЛ, ЯЩИК ПРИБОРНОГО ЩИТКА |
|
(C) -C2999999 |
1 |
| 15 |
1816043 |
ТРУБОПРОВОД, ВОЗДУШНЫЙ, ПЕРЕДНЯЯ ТУННЕЛЬНАЯ КОНСОЛЬ, ПЕРЕДНЯЯ ЧАСТЬ (ДЛЯ КОНДИЦИОНЕРА ИЛИ КЛИМАТ-КОНТРОЛЯ) |
|
|
1 |
| 16 |
1812035 |
ТРУБКА, КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, НАРУЖНЫЙ |
|
|
1 |
| 17 |
1812036 |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, ВНУТРЕННИЙ, ЛСП |
|
(C) -D2 |
1 |
| 17 |
1812049 |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, ВНУТРЕННИЙ, ЛСП |
|
(C) D2- |
1 |
| 17 |
1812037 |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, ВНУТРЕННИЙ, ПСП |
|
(C) -D2 |
1 |
| 17 |
1812050 |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, ВНУТРЕННИЙ, ПСП |
|
(C) D2- |
1 |
| 18 |
1812039 |
РАМА, УПЛОТНЕНИЕ, КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ |
|
|
1 |
| 19 |
1812038 |
КОРПУС, ВЫПУСКНОЙ КАНАЛ |
|
|
1 |
| 20 |
1810000 |
КРЫШКА В СБОРЕ, ВЫПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ (ИСКЛ. ВЕНТИЛЯЦИОННЫЙ КОРОБ НА ПОЛУ СЗАДИ) |
|
|
2 |
| 21 |
1816018 |
ПЕРЕХОДНИК, ВОЗДУХОПРОВОД ЗАДНЕЙ НИЖНЕЙ ЧАСТИ САЛОНА |
|
|
2 |
| 22 |
1816037 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ПС (ДЛЯ ВЕНТИЛЯЦИОННОГО КОРОБА НА ПОЛУ СЗАДИ) (ИСКЛ. ВЕНТИЛЯЦИОННЫЙ КОРОБ НА ПОЛУ СЗАДИ, ТРЕТИЙ РЯД) |
|
|
1 |
| 22 |
1816037 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ПС (ДЛЯ ВЕНТИЛЯЦИОННОГО КОРОБА НА ПОЛУ СЗАДИ) (ДЛЯ POC AUQ, УПРАВЛЕНИЕ ДАТОЙ ВНЕДРЕНИЯ МГ13.5) |
|
(C) D2000001-D2999999 |
1 |
| 22 |
1816038 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ЛС (ДЛЯ ВЕНТИЛЯЦИОННОГО КОРОБА НА ПОЛУ СЗАДИ) (ИСКЛ. ВЕНТИЛЯЦИОННЫЙ КОРОБ НА ПОЛУ СЗАДИ, ТРЕТИЙ РЯД) |
|
|
1 |
| 22 |
1816038 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ЛС (ДЛЯ ВЕНТИЛЯЦИОННОГО КОРОБА НА ПОЛУ СЗАДИ) (ДЛЯ POC AUQ, УПРАВЛЕНИЕ ДАТОЙ ВНЕДРЕНИЯ МГ13.5) |
|
(C) D2000001-D2999999 |
1 |
| 23 |
1816039 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ПС, ПЕРЕДНЯЯ ЧАСТЬ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) |
|
(C) C2000001-C2999999 |
1 |
| 23 |
1816039 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ПС, ПЕРЕДНЯЯ ЧАСТЬ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) (КРОМЕ POC AUQ, УПРАВЛЕНИЕ ДАТОЙ ВНЕДРЕНИЯ МГ13.5) |
|
(C) D2000001-D2999999 |
1 |
| 23 |
1816040 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ЛС, ПЕРЕДНЯЯ ЧАСТЬ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) |
|
(C) C2000001-C2999999 |
1 |
| 23 |
1816040 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ЛС, ПЕРЕДНЯЯ ЧАСТЬ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) (КРОМЕ POC AUQ, УПРАВЛЕНИЕ ДАТОЙ ВНЕДРЕНИЯ МГ13.5) |
|
(C) D2000001-D2999999 |
1 |
| 24 |
1816041 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ПС, ЗАДНИЙ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) |
|
(C) C2000001-C2999999 |
1 |
| 24 |
1816041 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ПС, ЗАДНИЙ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) (КРОМЕ POC AUQ, УПРАВЛЕНИЕ ДАТОЙ ВНЕДРЕНИЯ МГ13.5) |
|
(C) D2000001-D2999999 |
1 |
| 24 |
1816042 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ЛС, ЗАДНИЙ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) |
|
(C) C2000001-C2999999 |
1 |
| 24 |
1816042 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ЛС, ЗАДНИЙ (ДЛЯ НАПОЛЬНОГО ВЕНТИЛЯЦИОННОГО КОРОБА ЗАДНЕГО ПРОСТРАНСТВА САЛОНА, ТРЕТИЙ РЯД) (КРОМЕ POC AUQ, УПРАВЛЕНИЕ ДАТОЙ ВНЕДРЕНИЯ МГ13.5) |
|
(C) D2000001-D2999999 |
1 |
| 25 |
1812041 |
ТРУБОПРОВОД, ВОЗДУШНЫЙ, ОКНО, ВНУТРЕННИЙ, ПС |
|
|
1 |
| 25 |
1812040 |
ТРУБОПРОВОД, ВОЗДУШНЫЙ, ОКНО, ВНУТРЕННИЙ, ЛС |
|
|
1 |
| 26 |
4806090 |
ГАЙКА, M6, КАНАЛ, РАСПРЕДЕЛЕНИЕ ВОЗДУХА |
|
|
2 |
| 27 |
1812451 |
ВИНТ, С ШЕСТИГР.ГОЛ., M4.2 X 16, ВЫПУСКНОЙ КАНАЛ, ПЕРЕДНЯЯ ЧАСТЬ |
|
|
1 |
| 28 |
1816056 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, НИЖНИЙ, ПС (ДЛЯ КОНДИЦИОНЕРА ИЛИ КЛИМАТ-КОНТРОЛЯ) |
|
|
1 |
| 28 |
1816054 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, НИЖНИЙ, ЛС (ДЛЯ КОНДИЦИОНЕРА ИЛИ КЛИМАТ-КОНТРОЛЯ) |
|
|
1 |
| 29 |
1816057 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ВНУТРЕННИЙ, ПС (ДЛЯ КОНДИЦИОНЕРА ИЛИ КЛИМАТ-КОНТРОЛЯ) |
|
|
1 |
| 29 |
1816055 |
ПАТРУБОК, ВОЗДУШНЫЙ, ЗАДНЕЕ ПРОСТРАНСТВО ДЛЯ НОГ, ВНУТРЕННИЙ, ЛС (ДЛЯ КОНДИЦИОНЕРА ИЛИ КЛИМАТ-КОНТРОЛЯ) |
|
|
1 |
| 30 |
4806090 |
ГАЙКА, M6, КОЖУХ ВПУСКНОГО КОЛЛЕКТОРА ВОЗДУХА |
|
|
2 |
| 30 |
4806090 |
ГАЙКА, M6, КОЖУХ ВПУСКНОГО КОЛЛЕКТОРА ВОЗДУХА, НАРУЖНЫЙ |
|
|
2 |
| 30 |
4806090 |
ГАЙКА, M6, КОЖУХ ВПУСКНОГО КОЛЛЕКТОРА ВОЗДУХА, ТРУБКА, СЛИВНАЯ |
|
|
3 |
| 31 |
1812032 |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, НАРУЖНЫЙ, ВЕРХНИЙ |
|
|
1 |
| 32 |
1812033 |
КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, НАРУЖНЫЙ, НИЖНИЙ |
|
|
1 |
| 33 |
2000650 |
-ВИНТ, КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ |
|
|
4 |
| 34 |
2000641 |
-ВИНТ, M6 X 30, КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ |
|
|
0 |
| 35 |
1812034 |
-ПОЛОСКА, УПЛОТНИТЕЛЬНАЯ, КОРПУС, ВПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ, НАРУЖНЫЙ |
|
|
1 |
