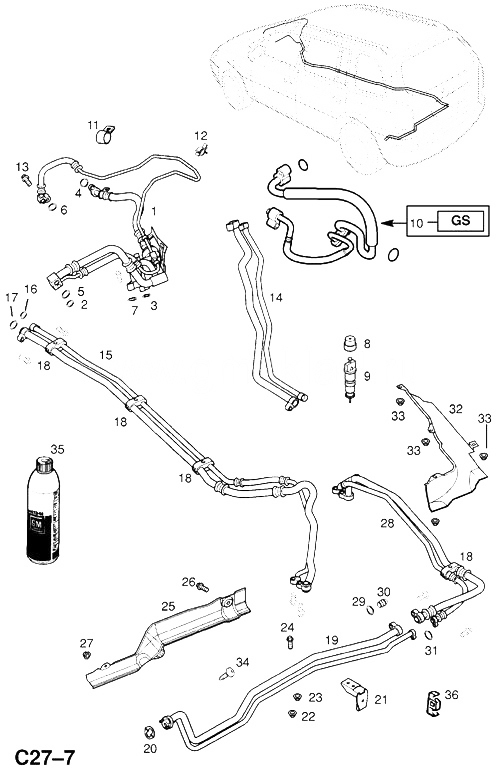

| Рис | Номер | Описание | Применение | Номенклатура | Кол-во |
| 1 |
6850540 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4], Y22DTR[L50 LRE] |
|
1 |
| 2 |
1850870 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 6.60 X 2.62, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К РАСШИРИТЕЛЬНОМУ КЛАПАНУ |
|
|
1 |
| 3 |
6850703 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 6.70 X 1.80, ОХЛАЖДАЮЩАЯ ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ |
|
|
0 |
| 3 |
6850703 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 6.70 X 1.80, ОХЛАЖДАЮЩАЯ ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ (НЕ ИСПОЛЬЗУЕТСЯ С УСОВЕРШЕНСТВОВАНИЕМ АВТОМОБИЛЯ) |
Y20DTH[LBS LD1 LP4] |
|
1 |
| 4 |
1850712 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 9.30 X 2.40, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К ЕМКОСТИ ДЕГИДРАТОРА |
|
|
1 |
| 5 |
(1850711) |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 13.87 X 3.53, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К РАСШИРИТЕЛЬНОМУ КЛАПАНУ (БНО - ИСПОЛЬЗОВАТЬ 13153249 68 50 717) |
|
|
1 |
| 6 |
1850710 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 13.94 X 2.62, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К КОМПРЕССОРУ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ |
|
|
1 |
| 7 |
6850704 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 16.50 X 2.43, ОХЛАЖДАЮЩАЯ ТРУБКА НИЗКОГО ДАВЛЕНИЯ |
|
|
0 |
| 8 |
1854814 |
-КОЛПАЧОК, КЛАПАН НАЛИВНОЙ ГОРЛОВИНЫ ОХЛАДИТЕЛЯ |
|
|
2 |
| 9 |
1851201 |
-КЛАПАН, КОНДИЦИОНЕР ВОЗДУХА, НАПОЛНИТЕЛЬ |
|
|
1 |
| 10 |
6850538 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР И КОНДЕНСАТОР (ИДЕНТ. GS) (OPC) |
MONOCAB F75 |
|
1 |
| - |
6850667 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ |
Z22SE[L61] |
|
1 |
| 2 |
1850870 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 6.60 X 2.62, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К РАСШИРИТЕЛЬНОМУ КЛАПАНУ |
Z22SE[L61] |
|
1 |
| 4 |
1850712 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 9.30 X 2.40, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К ЕМКОСТИ ДЕГИДРАТОРА |
Z22SE[L61] |
|
1 |
| 5 |
(1850711) |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 13.87 X 3.53, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К РАСШИРИТЕЛЬНОМУ КЛАПАНУ (БНО - ИСПОЛЬЗОВАТЬ 13153249 68 50 717) |
Z22SE[L61] |
|
1 |
| 6 |
1850710 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 13.94 X 2.62, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К КОМПРЕССОРУ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ |
Z22SE[L61] |
|
1 |
| 11 |
6850793 |
КРОНШТЕЙН, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К ПЕРЕДНЕЙ КОЛЕСНОЙ КОРОБКЕ |
|
|
1 |
| 12 |
6850792 |
ЗАЖИМ, ТРУБКА ОХЛАДИТЕЛЯ К НЕСУЩЕЙ ПЕРЕДНЕЙ ПОДВЕСКИ |
|
|
1 |
| 12 |
6850792 |
ЗАЖИМ, ТРУБКА ОХЛАДИТЕЛЯ К НЕСУЩЕЙ ПЕРЕДНЕЙ ПОДВЕСКИ (ДЛЯ ДВИГАТЕЛЯ С ОГРАНИЧЕННОЙ ВЫХОДНОЙ МОЩНОСТЬЮ) (НЕ ИСПОЛЬЗУЕТСЯ С УСОВЕРШЕНСТВОВАНИЕМ АВТОМОБИЛЯ) |
Y20DTH[LBS LD1 LP4] |
|
1 |
| 13 |
2048992 |
ВИНТ, TORX, M8 X 30, ИСПАРИТЕЛЬ ТРУБКИ ОХЛАДИТЕЛЯ К КОМПРЕССОРУ ТРУБКИ ОХЛАДИТЕЛЯ |
|
|
0 |
| 14 |
(6850543) |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ЛСП (ИДЕНТ. HE) (БНО.- ПРИМЕНЯТЬ 92107221 68 50 588) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4] |
(C) BR(C) -1H028879BR-12 |
1 |
| 14 |
6850588 |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ЛСП (ИДЕНТ. DC) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4], Y22DTR[L50 LRE] |
(C) 1H028880-BR(C) 12-BR |
1 |
| 14 |
(6850544) |
ШЛАНГ В СБОРЕ, ВЫСОКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ПСП (ИДЕНТ. HC) (БНО.- ПРИМЕНЯТЬ 92107220 68 50 587) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4] |
(C) BR(C) -1H028879BR-12 |
1 |
| 14 |
6850587 |
ШЛАНГ В СБОРЕ, ВЫСОКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ПСП (ИДЕНТ. HC) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], Y20DTH[LBS LD1 LP4] |
(C) 1H028880-BR(C) 12-BR |
1 |
| 14 |
6850577 |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ПСП |
Z22SE[L61] |
|
1 |
| 14 |
6850541 |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ПСП (ИДЕНТ. HB) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4] |
(C) BR(C) -1H028879BR-12 |
1 |
| 14 |
6850586 |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ПСП (ИДЕНТ. DA) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4], Y22DTR[L50 LRE] |
(C) 1H028880-BR(C) 12-BR |
1 |
| 14 |
6850575 |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС |
Z22SE[L61] |
|
1 |
| 14 |
(6850542) |
ШЛАНГ В СБОРЕ, ВЫСОКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ЛСП (ИДЕНТ. HD) (БНО.- ПРИМЕНЯТЬ 92107220 68 50 587) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4] |
(C) BR(C) -1H028879BR-12 |
1 |
| 14 |
6850587 |
ШЛАНГ В СБОРЕ, ВЫСОКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ЛСП (ИДЕНТ. DB) |
X16XEL[L91], Z16XE[L91], X18XE1[2H9], Z18XE[2H9], X20DTL[LD3], Y20DTH[LBS LD1 LP4], Y22DTR[L50 LRE] |
(C) 1H028880-BR(C) 12-BR |
1 |
| 14 |
6850576 |
ШЛАНГ В СБОРЕ, ВЫСОКОГО ДАВЛЕНИЯ, ПЕРЕДНЯЯ ЧАСТЬ, ПС, ЛСП |
Z22SE[L61] |
|
1 |
| 15 |
(6850545) |
ШЛАНГ В СБОРЕ, ВЫСОКОГО ДАВЛЕНИЯ, ЦЕНТРАЛЬНЫЙ, ПС (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
1 |
| 16 |
6850703 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 6.70 X 1.80, ОХЛАЖДАЮЩАЯ ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ |
|
|
0 |
| 16 |
6850703 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 6.70 X 1.80, ОХЛАЖДАЮЩАЯ ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ (НЕ ИСПОЛЬЗУЕТСЯ С УСОВЕРШЕНСТВОВАНИЕМ АВТОМОБИЛЯ) |
Y20DTH[LBS LD1 LP4] |
|
1 |
| 15 |
(6850546) |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ЦЕНТРАЛЬНЫЙ, ПС (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
1 |
| 17 |
6850704 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 16.50 X 2.43, ОХЛАЖДАЮЩАЯ ТРУБКА НИЗКОГО ДАВЛЕНИЯ |
|
|
0 |
| 18 |
6850795 |
ЗАЖИМ, ОХЛАЖДАЮЩАЯ ТРУБКА К НИЖНЕЙ ЧАСТИ КУЗОВА |
|
|
0 |
| 18 |
6850794 |
ЗАЖИМ, ОХЛАЖДАЮЩАЯ ТРУБКА К НИЖНЕЙ ЧАСТИ КУЗОВА |
|
|
0 |
| 19 |
(6850549) |
ШЛАНГ, В СБОРЕ, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ, ЗАДНИЙ, ЛС (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
1 |
| 20 |
1850200 |
-УПЛОТНЕНИЕ, ФЛАНЕЦ ОХЛАЖДАЮЩЕЙ ТРУБКИ К НИЖНЕЙ ЧАСТИ КУЗОВА, ЗАДНИЙ, ЛС |
|
|
1 |
| 21 |
6850796 |
КРОНШТЕЙН, ОХЛАЖДАЮЩАЯ ТРУБКА К НИЖНЕЙ ЧАСТИ КУЗОВА, ЗАДНИЙ, ЛС |
|
|
1 |
| 22 |
2064884 |
ГАЙКА, M6, ФЛАНЕЦ ОХЛАЖДАЮЩЕЙ ТРУБКИ К НИЖНЕЙ ЧАСТИ КУЗОВА, ЗАДНИЙ, ЛС |
|
|
2 |
| 23 |
0180942 |
ГАЙКА, СПЕЦИАЛЬНАЯ, ОХЛАЖДАЮЩАЯ ТРУБКА К НИЖНЕЙ ЧАСТИ КУЗОВА, ЗАДНИЙ, ЛС |
|
|
2 |
| 24 |
2048951 |
ВИНТ, С ФАЛЬЦ.ГОЛ., M8 X 30, ОХЛАЖДАЮЩАЯ ТРУБКА К НИЖНЕЙ ЧАСТИ КУЗОВА, ЗАДНИЙ, ЛС (НЕ ИСПОЛЬЗУЕТСЯ С УСОВЕРШЕНСТВОВАНИЕМ АВТОМОБИЛЯ) |
|
|
1 |
| 24 |
2048992 |
ВИНТ, TORX, M8 X 30, ТРУБОПРОВОД ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ К НИЖНЕЙ ЧАСТИ КУЗОВА, ЗАДНИЙ, ЛС |
|
|
0 |
| 25 |
(6845640) |
ЩИТОК, КАМНЕЗАЩИТЫ ОХЛАЖДАЮЩЕЙ ТРУБКИ, ЗАДНИЙ, ЛС (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
1 |
| 26 |
1782970 |
ВИНТ, TORX, 5 X 20MM, КАМНЕЗАЩИТА ОХЛАЖДАЮЩЕЙ ТРУБКИ, ЗАДНИЙ, ЛС |
|
|
1 |
| 27 |
2066916 |
ГАЙКА, M6, КАМНЕЗАЩИТА ОХЛАЖДАЮЩЕЙ ТРУБКИ, ЗАДНИЙ, ЛС |
|
|
2 |
| 28 |
(6850547) |
ШЛАНГ В СБОРЕ, ВЫСОКОГО ДАВЛЕНИЯ, ЗАДНИЙ, ПС (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
1 |
| 16 |
6850703 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 6.70 X 1.80, ОХЛАЖДАЮЩАЯ ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ |
|
|
1 |
| 29 |
6850705 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 13.40 X 2.40, ОХЛАЖДАЮЩАЯ ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ, ЗАДНИЙ (НЕ ИСПОЛЬЗУЕТСЯ С УСОВЕРШЕНСТВОВАНИЕМ АВТОМОБИЛЯ) |
|
|
1 |
| 30 |
(6845682) |
-ДИАФРАГМА, С УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ И ФИЛЬТРОМ, ОХЛАЖДАЮЩАЯ ТРУБКА ВЫСОКОГО ДАВЛЕНИЯ, ЗАДНИЙ, ПС (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
1 |
| 28 |
6850548 |
ШЛАНГ, В СБОРЕ, НИЗКОГО ДАВЛЕНИЯ, ЗАДНИЙ, ПС |
|
|
1 |
| 31 |
6850704 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 16.50 X 2.43, ОХЛАЖДАЮЩАЯ ТРУБКА НИЗКОГО ДАВЛЕНИЯ |
|
|
0 |
| 32 |
6845641 |
ЩИТОК, КАМНЕЗАЩИТЫ ОХЛАЖДАЮЩЕЙ ТРУБКИ, ЗАДНИЙ, ПС |
|
|
1 |
| 33 |
0180942 |
ГАЙКА, СПЕЦИАЛЬНАЯ, КАМНЕЗАЩИТА ОХЛАЖДАЮЩЕЙ ТРУБКИ, ЗАДНИЙ, ПС |
|
|
4 |
| 34 |
2346225 |
ВИНТ, С ОВАЛЬН.ГОЛ., M5 X 15, ШЛАНГ К СТОЙКЕ, ЗАДНИЙ (ИСПОЛЬЗУЕТСЯ С ЗАДНИМ КОНДИЦИОНЕРОМ ВОЗДУХА) (НЕ ИСПОЛЬЗУЕТСЯ С УСОВЕРШЕНСТВОВАНИЕМ АВТОМОБИЛЯ) |
|
|
1 |
| 35 |
(1940447) |
ОХЛАЖДАЮЩИЙ АГЕНТ, КОНДИЦИОНЕР ВОЗДУХА, 750ML (R-134A) (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
|
0 |
| 36 |
6850778 |
ЗАЖИМ, МОНТАЖНЫЙ, ИСПАРИТЕЛЬ ТРУБОПРОВОДА ОХЛАДИТЕЛЯ К КРОНШТЕЙНУ |
Z22SE[L61] |
|
2 |
| 35 |
(1940447) |
ОХЛАЖДАЮЩИЙ АГЕНТ, КОНДИЦИОНЕР ВОЗДУХА, 750ML (R-134A) (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
(C) 32000001-BR(C) 35000001-BR(C) 36000001-BR(C) 38000001-BR(C) 3B000001-BR(C) 3H000001-BR(C) 4G000001-BRBRBRBRBRBR |
0 |
