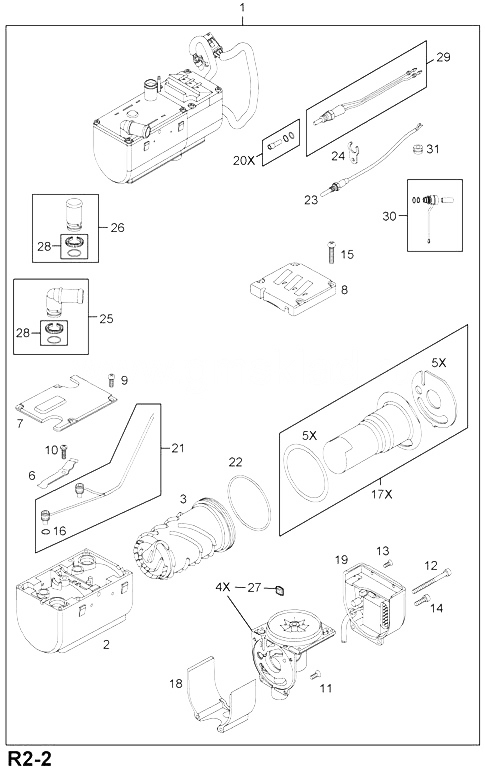

| Рис | Номер | Описание | Применение | Номенклатура | Кол-во |
| 1 |
1827000 |
ОБОГРЕВАТЕЛЬ, ВСПОМОГАТЕЛЬНЫЙ |
|
|
1 |
| 2 |
1826146 |
-КОРПУС, ТЕПЛООБМЕННИК |
|
|
1 |
| 3 |
1826147 |
-ТЕПЛООБМЕННИК |
|
|
1 |
| 4X |
1618269 |
-КОМПЛЕКТ, ЭЛЕКТРОДВИГАТЕЛЬ И ВЕНТИЛЯТОР, В СБОРЕ |
|
|
1 |
| 27 |
1826166 |
--УПЛОТНЯЮЩАЯ ВТУЛКА, ТОПЛИВОПРОВОД, КОРПУС |
|
|
1 |
| 6 |
1826149 |
-СОЕДИНИТЕЛЬНОЕ ЗВЕНО, РАБОЧЕЕ, ЖГУТ ПРОВОДОВ ДАТЧИКА ТЕМПЕРАТУРЫ К БЛОКУ ТЕПЛООБМЕННИКА |
|
|
1 |
| 7 |
1826152 |
-КРЫШКА, КОРПУС ТЕПЛООБМЕННИКА |
|
|
1 |
| 8 |
1826153 |
-КРЫШКА, КОРПУС ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА |
|
|
1 |
| 9 |
1826154 |
-ВИНТ, СО СФЕРИЧЕСКОЙ ГОЛ., M5 X 16, КРЫШКА К БЛОКУ ТЕПЛООБМЕННИКА |
|
|
0 |
| 10 |
1826155 |
-ВИНТ, СО СФЕРИЧЕСКОЙ ГОЛ., M5 X 12, РАБОЧЕЕ ЗВЕНО К БЛОКУ ТЕПЛООБМЕННИКА |
|
|
0 |
| 11 |
1826156 |
-ВИНТ, С ПОТАЙН.ГОЛ., M5 X 12, КОРПУС ТЕПЛООБМЕННИКА К КОРПУСУ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА |
|
|
0 |
| 12 |
1826157 |
-ВИНТ, С ФАЛЬЦ.ГОЛ., M5 X 65, БЛОК УПРАВЛЕНИЯ ВСПОМОГАТЕЛЬНОГО ОБОГРЕВАТЕЛЯ К КОРПУСУ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА |
|
|
0 |
| 13 |
1826158 |
-ВИНТ, СО СФЕРИЧЕСКОЙ ГОЛ., M4 X 10, БЛОК УПРАВЛЕНИЯ ВСПОМОГАТЕЛЬНОГО ОБОГРЕВАТЕЛЯ К КОРПУСУ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА |
|
|
0 |
| 14 |
1826159 |
-ВИНТ, С ФАЛЬЦ.ГОЛ., M5 X 16, БЛОК УПРАВЛЕНИЯ ВСПОМОГАТЕЛЬНОГО ОБОГРЕВАТЕЛЯ К КРЫШКЕ ВСПОМОГАТЕЛЬНОГО ОБОГРЕВАТЕЛЯ |
|
|
0 |
| 15 |
1826160 |
-ВИНТ, СО СФЕРИЧЕСКОЙ ГОЛ., M5 X 25, КРЫШКА К КОРПУСУ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА |
|
|
0 |
| 17X |
1618282 |
-КОМПЛЕКТ, КАМЕРА СГОРАНИЯ |
|
|
1 |
| 5X |
1618270 |
--КОМПЛЕКТ, ПРОКЛАДКИ, ТЕПЛООБМЕННИК И КАМЕРА СГОРАНИЯ |
|
|
1 |
| 18 |
1827014 |
-РАМА, КРЫШКА КОРПУСА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА |
|
|
1 |
| 19 |
1827016 |
-БЛОК УПРАВЛЕНИЯ |
|
|
1 |
| 20X |
1618283 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, SOCKET, СВЕЧА ПОДОГРЕВА, КОМПЛЕКТ |
|
|
1 |
| 21 |
1827018 |
-ЖГУТ ПРОВОДОВ, ДАТЧИК ТЕМПЕРАТУРЫ |
|
|
1 |
| 16 |
1826162 |
--УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ДАТЧИК, В СБОРЕ |
|
|
1 |
| 22 |
1826032 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 74 X 3, ТЕПЛООБМЕННИК И КОРПУС |
|
|
1 |
| 23 |
1826060 |
-ДАТЧИК, ТЕМПЕРАТУРНЫЙ, КОНТРОЛЬ ПЛАМЕНИ |
|
|
1 |
| 24 |
1826161 |
-ДЕРЖАТЕЛЬ, СВЕЧА ПОДОГРЕВА |
|
|
1 |
| 25 |
1826164 |
-ФЛАНЕЦ, ВПУСКНОЙ ВОДЯНОЙ КАНАЛ, 90 ГРАДУСОВ, С УПЛОТНЕНИЕМ |
|
|
1 |
| 28 |
1618271 |
--УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ВПУСКНОЙ И ВЫПУСКНОЙ ВОДЯНОЙ ФЛАНЕЦ К КРЫШКЕ КОРПУСА ТЕПЛООБМЕННИКА, С ФИКСАТОРОМ, КОМПЛЕКТ |
|
|
1 |
| 26 |
1826165 |
-ФЛАНЕЦ, ВЫПУСКНОЙ ВОДЯНОЙ КАНАЛ, 180 ГРАДУСОВ, С УПЛОТНЕНИЕМ (ЗАВОДСКОЙ НОМЕР 12775567) |
|
|
1 |
| 28 |
1618271 |
--УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ВПУСКНОЙ И ВЫПУСКНОЙ ВОДЯНОЙ ФЛАНЕЦ К КРЫШКЕ КОРПУСА ТЕПЛООБМЕННИКА, С ФИКСАТОРОМ, КОМПЛЕКТ |
|
|
1 |
| 29 |
1618363 |
-СВЕЧА, В СБОРЕ, ЗАПАЛЬНАЯ, ОБОГРЕВАТЕЛЬ, КОМПЛЕКТ |
|
|
1 |
| 30 |
1826134 |
-ПЕРЕХОДНИК, СВЕЧА ПОДОГРЕВА |
|
|
1 |
| 31 |
1826163 |
-УПЛОТНЯЮЩАЯ ВТУЛКА, ЖГУТ ПРОВОДОВ |
|
|
1 |
