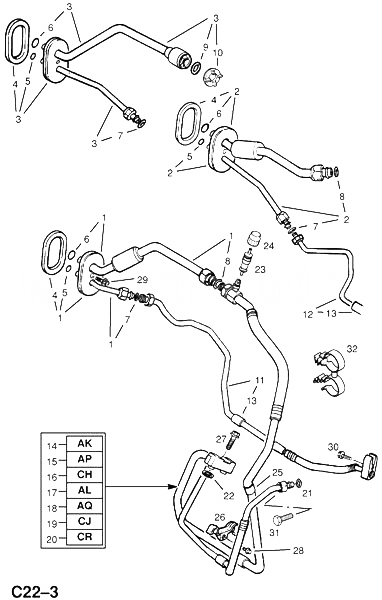

| Рис | Номер | Описание | Применение | Номенклатура | Кол-во |
| 1 |
1850564 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ, ЛСП |
|
C R1000001-T1095312 |
1 |
| 1 |
1850488 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ, ЛСП |
|
C T1095313- |
1 |
| 2 |
(1850565) |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ, ПСП (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
C R1000001-T1095312 |
1 |
| 2 |
1850489 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ, ПСП |
|
C T1095313-V1056743 |
1 |
| 3 |
6850463 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, ИСПАРИТЕЛЬ, ПСП |
|
C V1056744- |
1 |
| 4 |
1850961 |
-ПРОКЛАДКА |
|
|
1 |
| 5 |
1850714 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 9.19 X 2.62 |
|
|
1 |
| 6 |
1850711 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 13.87 X 3.53 |
|
|
1 |
| 7 |
1850712 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 9.3 X 2.4 |
|
|
0 |
| 8 |
1850710 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 13.94 X 2.62 |
|
|
0 |
| 9 |
1850724 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 17.12 X 2.62 |
|
|
0 |
| 10 |
1850731 |
-ПРОКЛАДКА, ЖИДКОСТНЫЙ ОХЛАДИТЕЛЬ, КОМПРЕССОР И КОНДЕНСАТОР (С БЫСТРОСЪЕМНЫМ СОЕДИНЕНИЕМ С НАРУЖ.ДИАМ. 30ММ) |
|
|
1 |
| 11 |
(1850560) |
ТРУБКА, ОХЛАДИТЕЛЬ, ИСПАРИТЕЛЬ И КОНДЕНСАТОР, ЛСП (БНО.- ПРИМЕНЯТЬ 90564649 68 50 485) |
|
C -W1004818 |
1 |
| 11 |
6850485 |
ТРУБКА, ОХЛАДИТЕЛЬ, ИСПАРИТЕЛЬ И КОНДЕНСАТОР, ЛСП |
|
C W1004819- |
1 |
| 12 |
(1850561) |
ТРУБКА, ОХЛАДИТЕЛЬ, ИСПАРИТЕЛЬ И КОНДЕНСАТОР, ПСП (БНО.- ПРИМЕНЯТЬ 90564650 68 50 486) |
|
C -W1005559 |
1 |
| 12 |
6850486 |
ТРУБКА, ОХЛАДИТЕЛЬ, ИСПАРИТЕЛЬ И КОНДЕНСАТОР, ПСП |
|
C W1005560- |
1 |
| 13 |
1850872 |
-УПЛОТНЯЮЩАЯ ВТУЛКА |
|
|
1 |
| 14 |
(1850650) |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ЛСП (ИДЕНТ. AK) (БНО.- ПРИМЕНЯТЬ 90459215 18 50 504) |
|
C R1000001-R1125188 |
1 |
| 15 |
1850504 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ЛСП (ИДЕНТ. AP) |
|
C R1125189-T1095312 |
1 |
| 16 |
(1850486) |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ЛСП (ИДЕНТ. CH) (БНО.- ПРИМЕНЯТЬ 9146201 18 50 670) |
|
C T1095313-W1020248 |
1 |
| 16 |
(6850496) |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ЛСП (ИДЕНТ. DR) (БНО.- ПРИМЕНЯТЬ 9146201 18 50 670) |
|
C W1020249-X1055860 |
1 |
| 17 |
(1850649) |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ПСП (ИДЕНТ. AL) (БНО.- ПРИМЕНЯТЬ 90459216 18 50 571) |
|
C R1000001-R1125188 |
1 |
| 18 |
(1850571) |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ПСП (ИДЕНТ. AQ) (БНО. - НЕТ ДЕТАЛИ НА ЗАМЕНУ) |
|
C R1125189-T1095312 |
1 |
| 19 |
1850487 |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ПСП (ИДЕНТ. CJ) |
|
C T1095313-V1056743 |
1 |
| 20 |
(6850462) |
ТРУБКА, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ, КОМПРЕССОР, ПСП (ИДЕНТ. CR) (БНО.- ПРИМЕНЯТЬ 9146200 68 50 497) |
|
C V1056744-W1021170 |
1 |
| 21 |
1850712 |
-УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 9.3 X 2.4 |
|
|
0 |
| 22 |
1850709 |
-УПЛОТНЕНИЕ, КОЛЬЦЕВОЕ |
|
|
2 |
| 23 |
1851201 |
-КЛАПАН, НАЛИВНОЙ |
X25XE, X30XE |
|
1 |
| 24 |
1854814 |
-КОЛПАЧОК, ЗАЩИТНЫЙ, КЛАПАН НАЛИВНОЙ ГОРЛОВИНЫ |
|
|
0 |
| 25 |
1850866 |
-УПЛОТНЯЮЩАЯ ВТУЛКА, 23 X 28 |
|
|
2 |
| 26 |
(1850776) |
КРОНШТЕЙН (БНО.- ПРИМЕНЯТЬ 90564659 18 50 303) |
|
C W1021171-X1055859 |
1 |
| 26 |
1850303 |
КРОНШТЕЙН |
|
C X1055860- |
1 |
| 27 |
2000436 |
ВИНТ, M10 X 35, ШЛАНГ ОХЛАДИТЕЛЯ К КОМПРЕССОРУ |
|
|
1 |
| 28 |
2000138 |
ВИНТ, С ШЕСТИГР.ГОЛ., M6 X 16, ТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ К МАСЛЯНОМУ ПОДДОНУ |
|
C R1000001-R1125188 |
1 |
| 28 |
(2005992) |
ВИНТ, TORX, M6 X 12, ТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ К МАСЛЯНОМУ ПОДДОНУ (БНО.- ПРИМЕНЯТЬ 11098312 20 05 066) |
|
C R1125189- |
1 |
| 29 |
(2005207) |
ВИНТ, M8 X 30, ТРУБКА ОХЛАДИТЕЛЯ К ИСПАРИТЕЛЮ (БНО.- ПРИМЕНЯТЬ 11094902 20 05 645) |
|
|
1 |
| 30 |
2005970 |
ВИНТ, M10 X 30, ТРУБКА ОХЛАДИТЕЛЯ К ИСПАРИТЕЛЮ |
|
|
1 |
| 30 |
2005970 |
ВИНТ, С ШЕСТИГР.ГОЛ., M10 X 30, ТРУБКА ОХЛАДИТЕЛЯ К КОНДЕНСАТОРУ |
|
|
1 |
| 31 |
2000333 |
ВИНТ, ВОДООТДЕЛИТЕЛЬ К КОНДЕНСАТОРУ |
|
|
1 |
| 32 |
1850316 |
КРОНШТЕЙН, ТРУБОПРОВОД ОХЛАДИТЕЛЯ, ПСП |
|
|
1 |
