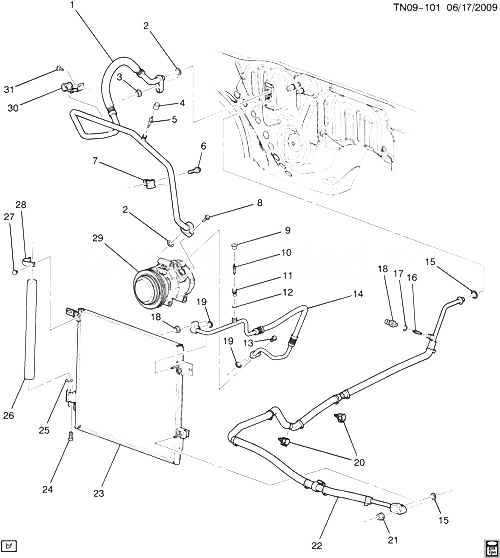

(TN09-101) - 2007-2010 N1 СИСТЕМА ОХЛАЖДЕНИЕ КОНДИЦИОНЕРА (LLR/3.7E, EXC RHD) HUMMER - H3 2008

Поз.НомерОписаниеПрименениеНоменклатураКол-во
001 15856049 TUBE, A/C CMPR (INCLS 2, 4-7, 30, 31) (ACDelco #15-73575) N1 (LLR, JJA) (EXC RHD) 2008-2009 01
002 02724966 SEAL, A/C EVPR OTLT TUBE (PART OF 1) (25MM OD X 17MM ID) (3/4 INCH DIA) (FOR NON-CANADIAN ORDERS) (ACDelco #15-31101) N1 2006-2010 02
002 31028254 SEAL, A/C EVPR OTLT TUBE (PART OF 1) (25MM OD X 17MM ID) (3/4 INCH DIA) (FOR CANADIAN ORDERS) (ACDelco #31028254) N1 2006-2010 02
003 11514596 ГАЙКА, HFH, M8X1.25, 17.9 OD, 738 THK, 13MM HEX, 10, ZF (A/C EVPR TUBE) (8.915) (ACDelco #11514596) 2006-2010 01
004 52471377 CAP, A/C REFRIG SERV VLV FTG (PART OF 1) (BLACK) (M8X1.0MM) (LOW SIDE FILL PORT) (9.220) (ACDelco #15-32645) N1 2006-2010 01
005 03041827 CORE, A/C REFRIG SERV VLV (INCLS SPRING, W/O O-RING, 13/64-36 THD) (PART OF 1) (ACDelco #15-1119) N1 (LLR) 2007-2010 01
006 11515756 БОЛТ, HFH, M8X1.25X20, 17THD, 18 O.D., 10.9, 7114M ( (PART OF 1)) 2006-2010 01
007 15152932 CLIP, A/C CMPR TUBE (PART OF 1) N1 (LLR, JJA) (EXC RHD) 2008-2010 01
008 11517518 БОЛТ, HFH, M6X1X20, 17.9 THD, 14.2 O.D., 9.8, TIN ZN (A/C CMPR ; CNDSR HOSE) (ACDelco #11517518) 2006-2010 01
009 52458768 CAP, A/C REFRIG SERV VLV FTG (PART OF 14) (HIGH SIDE CHARGE PORT) (16.6MM I.S. DIA) (WITH SEAL) (ACDelco #15-33289) N1 2006-2009 01
010 FITTING, A/C REFRIG SERV VLV (PART OF 11, 14) 2007-2010
011 52458184 VALVE, A/C REFRIG LOW PRESS SERV (INCLS O-RINGS, CORE, FEMALE FITTING ; SEAL, M12X1.5 THD) (INCLS 10, 12) (PART OF 14) (9.177) (ACDelco #15-5438) N1 2006-2010 01
012 SEAL, A/C REFRIG SERV VLV (O RING) (PART OF 11, 14) 2007-2010
013 11515759 БОЛТ, FLG HD (M8-1.25X35)9.8 ZOR (A/C CMPR ; CNDSR HOSE) 2006-2010 01
014 15820856 HOSE, A/C CMPR ; CNDSR (INCLS 9-12, 19) (ACDelco #15-33422) N1 (LLR, JJA) 2008-2010 01
015 52474373 SEAL, A/C EVPR INL TUBE (PART OF 22) (METAL/RUBBER) (19MM OD X 11MM ID, 1/2 IN DIA) (ACDelco #15-31055) N1 2006-2010 02
016 03041827 CORE, A/C REFRIG SERV VLV (INCLS SPRING, W/O O-RING, 13/64-36 THD) (PART OF 22) (ACDelco #15-1119) N1 (LLR) 2007-2010 01
017 03093509 O-RING, 7.65MM ID, 1.78 MM THK, NEOPRENE (PART OF 22) (ACDelco #3093509) 2006-2010 01
018 13502758 ДАТЧИК, A/C REFRIG PRESS (PART OF 22) (ACDelco #15-51257) N1 2006-2010 01
018 13502759 ДАТЧИК, A/C REFRIG PRESS (PART OF 22) (ACDelco #15-51258) N1 2006-2010 01
019 52474373 SEAL, A/C CMPR ; CNDSR HOSE (PART OF 14) (METAL/RUBBER) (19MM OD X 11MM ID, 1/2 IN DIA) (ACDelco #15-31055) N153 (06) 2006-2010 01
020 10317605 CLIP, A/C EVPR TUBE (PART OF 22) (6.8MM HOLE) N1 2008-2010 02
021 11514596 ГАЙКА, HFH, M8X1.25, 17.9 OD, 738 THK, 13MM HEX, 10, ZF (A/C CNDSR) (8.915) (ACDelco #11514596) 2006-2010 02
022 25786707 TUBE, A/C CNDSR ; A/C EVPR (INCLS 15-18, 20) (ACDelco #15-33784) N153 (06) (EXC RHD) 2007-2008 01
023 25844415 CONDENSER, A/C (INCLS 24-28) (ACDelco #25844415) N1 (LLR, M30) 2008-2010 01
024 11561359 БОЛТ, A/C RCVR ; DEHYDR FTG (PART OF 23) N1 2006-2010 01
025 10399669 SEAL, A/C RCVR ; DEHYDR FTG (O RING) (PART OF 23) (ACDelco #15-33214) N1 2006-2010 01
026 15806299 RECEIVER ; DEHYDRATOR, A/C (PART OF 23) (ACDelco #15-63358) N1 2007-2008 01
027 11561360 БОЛТ, A/C RCVR ; DEHYDR BRKT (PART OF 23) N1 2006-2010 01
028 25964058 BRACKET, A/C RCVR ; DEHYDR (PART OF 23) N1 2006-2010 01
029 COMPRESSOR, A/C (SEE GROUP 09.000 КОМПРЕССОР КОНДИЦИОНЕРА ASM FOR DETAILED ILLUSTRATED VIEW) 2006-2010
030 15779486 BRACKET, A/C EVPR TUBE (PART OF 1) N1 (LLR, JJA) (EXC RHD) 2008-2010 01
031 11609989 БОЛТ, HEX W/FLAT WASHER, M6X1X25, 15 THD, 17 OD, 6202M STL, GMW3200, TAPTITE (PART OF 1) 2006-2010 01
