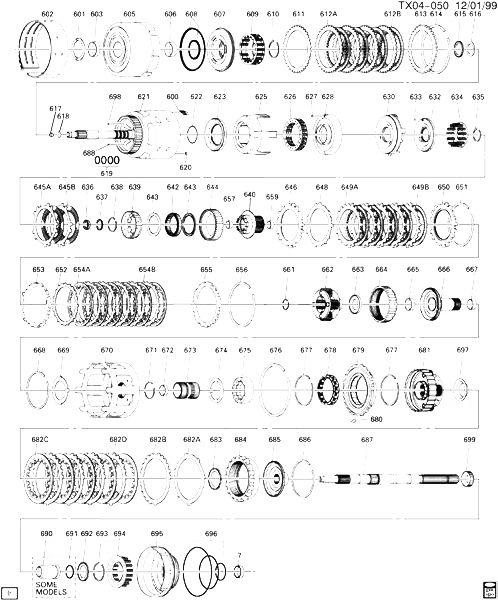

(TX04-050) - 2006-2010 N1 АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ, АКПП (M30) PART 3 (4L60-E) ДЕТАЛИ СЦЕПЛЕНИЯ HUMMER - H3 2006

Поз.НомерОписаниеПрименениеНоменклатураКол-во
007 08680027 BUSHING, PROP SHF FRT SLIP YOKE (INSIDE DIA 1.506-1.509) (PART OF TRANS CASE) (4.104) N1 (M30) 2006-2007 01
600 08667424 SPRING, 3RD ; 4TH CLU BOOST (INCLS RET ; (2) SPRINGS) (ACDelco #8667424) N1 (M30) 2006-2010 05
601 08642041 WASHER, REV INPUT CLU HSG THR (1.52-1.63MM) (4.226) (ACDelco #08642041) N1 (M30) 2006-2010 01
602 24232236 BAND, 2-4 (ACDelco #24232236) N1 (M30) 2006-2009 01
603 08642905 BUSHING, REV INPUT CLU HSG FRT (PART OF 605) (ACDelco #8642905) N1 (M30) 2006-2010 01
605 08681295 HOUSING, REV INPUT CLU (INCLS 603, 606) (ACDelco #8681295) N1 (M30) 2006-2009 01
606 08628917 BUSHING, DIR CLU HSG RR (PART OF 605) (ACDelco #8628917) N1 (M30) 2006-2010 01
607 08667841 PISTON, REV INPUT CLU (.095 HOLE) (ACDelco #8667841) N1 (M30) 2006-2009 01
608 08683960 SEAL KIT, REV INPUT CLU (*KIT2) (ACDelco #8683960) N1 (M30) 2006-2010 01
609 08647284 SPRING, REV INPUT CLU (ACDelco #8647284) N1 (M30) 2006-2008 01
610 08628059 RING, REV INPUT CLU SPR RET (*KIT4) (ACDelco #8628059) N1 (M30) 2006-2009 01
611 08663074 PLATE, REV INPUT CLU (WAVED) (ACDelco #8663074) N1 (M30) 2006-2009 01
612 08673605 PLATE, REV INPUT CLU (ILLUSTRATED AS 612B) (153MM DIA) (FIBER) (*KIT9) (ACDelco #8673605) N1 (M30) 2006-2009 04
612 24205267 PLATE, REV INPUT CLU (ILLUSTRATED AS 612A) (1.97MM THICK) (W/HOLES IN TURB PLATES) (STEEL) (ACDelco #24205267) N1 (M30) 2006-2009 04
613 24212463 PLATE, REV INPUT CLU BKG (5.787-5.947MM) (ACDelco #24212463) N1 (M30) 2006-2009 01
613 24212464 PLATE, REV INPUT CLU BKG (6.518-6.678MM) (ACDelco #24212464) N1 (M30) 2006-2009 01
613 24212465 PLATE, REV INPUT CLU BKG (7.409-7.249MM) (ACDelco #24212465) N1 (M30) 2006-2009 01
614 08667022 RING, REV INPUT CLU BKG PLT RET (ACDelco #8667022) N1 (M30) 2006-2010 01
615 08642066 BEARING, REV INPUT CLU HSG THR (ACDelco #8642066) N1 (M30) 2006-2010 01
616 08642067 WASHER, REV INPUT CLU HSG THR (1.87-1.97MM) (4.158) (ACDelco #8642067) N1 (M30) 2006-2009 01
616 08642068 WASHER, REV INPUT CLU HSG THR (2.04-2.14MM) (4.158) (ACDelco #8642068) N1 (M30) 2006-2009 01
616 08642069 WASHER, REV INPUT CLU HSG THR (2.21-2.31MM) (4.158) (ACDelco #8642069) N1 (M30) 2006-2009 01
616 08642070 WASHER, REV INPUT CLU HSG THR (2.38-2.48MM) (4.158) (ACDelco #8642070) N1 (M30) 2006-2009 01
616 08642071 WASHER, REV INPUT CLU HSG THR (2.55-2.65MM) (4.158) (ACDelco #8642071) N1 (M30) 2006-2009 01
616 08642072 WASHER, REV INPUT CLU HSG THR (2.72-2.82MM) (4.158) (ACDelco #8642072) N1 (M30) 2006-2009 01
616 08642073 WASHER, REV INPUT CLU HSG THR (2.89-2.99MM) (4.158) (ACDelco #8642073) N1 (M30) 2006-2009 01
616 08642074 WASHER, REV INPUT CLU HSG THR (3.06-3.16MM) (4.158) (ACDelco #8642074) N1 (M30) 2006-2009 01
617 08685839 VALVE, TURB SHF BALL CHK (ACDelco #8685839) N1 (M30) 2006-2010 01
618 08662686 SEAL, TURB SHF (O RING) (*KIT2) (ACDelco #8662686) N1 (M30) 2006-2007 01
619 08667035 RING, INPUT SHF FLUID SEAL (TEFLON) (*KIT2) (ACDelco #8667035) N1 (M30) 2006-2010 04
620 24208262 VALVE, 3-4 CLU HSG BALL CHK (PART OF 621) (ACDelco #24208262) N1 (M30) 2006-2010 01
621 24242329 HOUSING, 3-4 CLU (W/INPUT SHF) (INCLS 620, 688, 698) (ACDelco #24242329) N1 (M30) 2006-2007 01
622 SEAL, FWD CLU HSG (O RING) (*KIT1) 2006-2010
623 24200290 PISTON, 3-4 CLU (ACDelco #24200290) N1 (M30) 2006-2010 01
625 08685043 RING, 3-4 CLU APPL (1 BAR) (*KIT7) (ACDelco #8685043) N1 (M30) 2006-2010 01
626 08685244 SPRING, 3-4 CLU (105.12MM O.D.) (ACDelco #8685244) N1 (M30) 2006-2009 01
627 24205181 VALVE, FWD CLU HSG BALL CHK (PART OF 628) (SHORT ; WIDE) (ACDelco #24205181) N1 (M30) 2006-2010 01
628 24205298 HOUSING, FWD CLU (INCLS 627) (INCLS HOUSINGS ; VALVE) (ACDelco #24205298) N1 (M30) 2006-2010 01
630 24205272 PISTON, FWD CLU (INCLS SEALING ELEMENT) (ACDelco #24205272) N1 (M30) 2006-2009 01
632 24205273 PISTON, OVERRUN CLU (INCLS 633) (STEEL W/ INTEGRAL SEAL) (ACDelco #24205273) N1 (M30) 2006-2009 01
633 07002117 2006-2010 01
634 24206085 SPRING, OVERRUN CLU (ACDelco #24206085) N1 (M30) 2006-2010 01
635 11500692 RING, OVERRUN CLU SPR RET (OVERRUN CLU SPR RET) (*KIT4) (ACDelco #11500692) 2006-2010 01
636 08677268 SEAL, OUTPUT SHF (29 TEETH/SPLINE) (*KIT1) (ACDelco #8677268) N1 (M30) 2006-2010 01
637 08642162 BEARING, INPUT SUN GR THR (ACDelco #8642162) N1 (M30) 2006-2010 01
638 08647083 RING, OVERRUN CLU HUB RET (*KIT11) (*KIT4) (ACDelco #8647083) N1 (M30) 2006-2010 01
639 HUB, OVERRUN CLU (*KIT11) 2006-2010
640 24226180 GEAR, INPUT SUN (ACDelco #24226180) N1 (M30) 2006-2007 01
642 SPRAG, FWD CLU (*KIT11) 2006-2010
643 RETAINER, FWD CLU RLR (*KIT11) 2006-2010
644 RACE, FWD CLU RLR OTR (*KIT11) 2006-2010
645 08642154 PLATE, OVERRUN CLU (ILLUSTRATED AS 645A) (2.34MM THK) (FLAT STEEL) (ACDelco #8642154) N1 (M30) 2006-2009 02
645 24210766 PLATE, OVERRUN CLU (ILLUSTRATED AS 645B) (1.93-2.13 THK) (GROOVED) (*KIT9) (ACDelco #24210766) N1 (M30) 2006-2009 02
646 24212462 PLATE, FWD CLU APPLY (ACDelco #24212462) N1 (M30) 2006-2009 01
648 08647058 PLATE, FWD CLU (WAVED) (ACDelco #8647058) N1 (M30) 2006-2009 01
649 08654325 PLATE, FWD CLU (ILLUSTRATED AS 649A) (STEEL) (*KIT5) (ACDelco #8654325) N1 (M30) 2006-2010 05
649 24232517 PLATE, FWD CLU (ILLUSTRATED AS 649B) (DOUBLE PARALLEL GROOVES) (*KIT5) (ACDelco #24232517) N1 (M30) 2006-2010 05
650 24212466 PLATE, FWD CLU BKG (4.56MM-4.71MM) (ACDelco #24212466) N1 (M30) 2006-2010 01
650 24212467 PLATE, FWD CLU BKG (5.15MM-5.30MM) (ACDelco #24212467) N1 (M30) 2006-2010 01
650 24212468 PLATE, FWD CLU BKG (5.74MM-5.89MM) (ACDelco #24212468) N1 (M30) 2006-2010 01
650 24212469 PLATE, FWD CLU BKG (6.33MM-6.48MM) (ACDelco #24212469) N1 (M30) 2006-2010 01
650 24212470 PLATE, FWD CLU BKG (6.9-7.1MM) (ACDelco #24212470) N1 (M30) 2006-2010 01
651 08642170 RING, FWD CLU BKG PLT RET (ACDelco #8642170) N1 (M30) 2006-2009 01
652 PLATE, 3-4 CLU (NOT REQUIRED) 2006-2010
653 08685044 PLATE, 3-4 CLU APPLY (*KIT7) (ACDelco #8685044) N1 (M30) 2006-2009 01
654 24238603 PLATE KIT, CLU (INCLS ONLY 3-4 CLU STEEL PLTS) (INCLS REV INPUT, OVERRUN, FWD, 3-4, ; LOW/REV FIBER CLU PLT ASM) (*KIT7) (ACDelco #24238603) N1 (M30) 2006-2006 01
655 24212459 PLATE, 3-4 CLU BKG (3.90-4.10MM) (*KIT7) (ACDelco #24212459) N1 (M30) 2006-2009 01
655 24212460 PLATE, 3-4 CLU BKG (4.79-4.99MM) (*KIT7) (ACDelco #24212460) N1 (M30) 2006-2009 01
655 24212461 PLATE, 3-4 CLU BKG (5.68-5.88MM) (*KIT7) (ACDelco #24212461) N1 (M30) 2006-2009 01
656 08663636 RING, 3-4 CLU BKG PLT RET (ACDelco #8663636) N1 (M30) 2006-2010 01
657 08642181 BUSHING, OUTPUT SHF (FRT) (FRT ; RR) (*KIT11) (4.159) (ACDelco #8642181) N1 (M30) 2006-2007 02
659 08642181 BUSHING, OUTPUT SHF (REAR) (FRT ; RR) (*KIT11) (4.159) (ACDelco #8642181) N1 (M30) 2006-2007 02
661 08654141 RING, OUTPUT SHF RET (*KIT2, KIT4) (ACDelco #8654141) N1 (M30) 2006-2009 01
662 24243875 CARRIER KIT, INPUT (INCLS 665-667) (ACDelco #24243875) N1 (M30) 2006-2006 01
663 24217328 BEARING, REACTION CARR THR (73.7 ID X 91 OD) (ACDelco #24217328) N1 (M30) 2006-2009 01
664 24226170 GEAR, INPUT INTL (ACDelco #24226170) N1 (M30) 2006-2009 01
665 08642908 BUSHING, REACTION CARR SHF FRT (PART OF 662) (ACDelco #8642908) N1 (M30) 2006-2007 01
666 SHAFT, REACTION CARR (PART OF 662) 2006-2006
667 08642907 BUSHING, REACTION CARR SHF RR (PART OF 662) (ACDelco #8642907) N1 (M30) 2006-2007 01
668 08642201 RING, REACTION CARR SHF RET (ACDelco #8642201) N1 (M30) 2006-2010 01
669 08642331 WASHER, REACTION SUN GR SHELL THR (4.176) (ACDelco #8642331) N1 (M30) 2006-2010 01
670 24217145 SHELL, REACTION SUN GR (ACDelco #24217145) N1 (M30) 2006-2009 01
671 08681553 RING, REACTION SUN GR RET (ACDelco #8681553) N1 (M30) 2006-2010 01
672 08642909 BUSHING, REACTION SUN GR (PART OF 673) (ACDelco #8642909) N1 (M30) 2006-2010 01
673 24241250 GEAR, REACTION SUN (INCLS 672) (ACDelco #24241250) N1 (M30) 2006-2010 01
674 08642331 WASHER, REACTION SUN GR SHELL THR (4.176) (ACDelco #8642331) N1 (M30) 2006-2010 01
675 08673300 RACE, LOW CLU RLR INR (ACDelco #8673300) N1 (M30) 2006-2009 01
676 24200278 RING, LOW ; REV CLU SUPT RET (ACDelco #24200278) N1 (M30) 2006-2010 01
677 06261051 RING, LOW CLU RLR RET (ACDelco #6261051) N1 (M30) 2006-2010 02
678 07471008 ROLLER, LOW CLU (PART OF 679) (*KIT6) (ACDelco #7471008) N1 (M30) 2006-2009 01
679 08681727 SUPPORT, LOW ; REV CLU (INCLS 678) (*KIT6) (4.180) (ACDelco #8681727) N1 (M30) 2006-2009 01
680 06261415 SPRING, LOW ; REV CLU SUPT (ACDelco #6261415) N1 (M30) 2006-2010 01
681 24226159 CARRIER, REACTION (INCLS 697) (STANDARD) (W/O DEFLECTOR) (ACDelco #24226159) N1 (M30) 2006-2010 01
682 08676362 PLATE, LOW ; REV CLU (WAVED) (ILLUSTRATED AS 682A) (*KIT6) (ACDelco #8676362) N1 (M30) 2006-2010 01
682 24205268 PLATE, LOW ; REV CLU (ILLUSTRATED AS 682B) (1.829MM) (HAS HOLES IN TURB PLATES) (STEEL) (*KIT6) (ACDelco #24205268) N1 (M30) 2006-2010 05
682 24205268 PLATE, LOW ; REV CLU (ILLUSTRATED AS 682D) (1.829MM) (HAS HOLES IN TURB PLATES) (STEEL) (*KIT6) (ACDelco #24205268) N1 (M30) 2006-2009 05
682 24205269 PLATE, LOW ; REV CLU (ILLUSTRATED AS 682B) (1.314MM) (HAS HOLES IN TURB PLATES) (*KIT6) (ACDelco #24205269) N1 (M30) 2006-2010 01
682 24205270 PLATE, LOW ; REV CLU (ILLUSTRATED AS 682B) (2.344MM) (HAS HOLES IN TURB PLATES) (STEEL) (*KIT6) (ACDelco #24205270) N1 (M30) 2006-2010 01
682 24216946 PLATE, LOW ; REV CLU (ILLUSTRATED AS 682C) (FIBER) (SEGMENTED-DO NOT MIX SEGMENTED W/NON-SEGMENTED CLUTCH PLATES) (*KIT9) (ACDelco #24216946) N1 (M30) 2006-2010 05
683 08642215 BEARING, REACTION CARR THR (52.42 ID X 72.4 OD) (4.176) (ACDelco #8642215) N1 (M30) 2006-2009 01
684 24233619 GEAR, REACTION INTL (ACDelco #24233619) N1 (M30) 2006-2010 01
685 24225931 SUPPORT, REACTION INTL GR (ACDelco #24225931) N1 (M30) 2006-2010 01
686 08642220 RING, INT REACTION GR SUPT RET (ACDelco #8642220) N1 (M30) 2006-2010 01
687 08683818 SHAFT, OUTPUT (ACDelco #8683818) N1 (M30) 2006-2009 01
688 PLUG, 3-4 CLU HSG FLUID PASG HOLE (PART OF 621) 2006-2010
690 SLEEVE, OUTPUT SHF (NOT REQD) 2006-2010
691 SEAL, OUTPUT SHF (*KIT2) 2006-2010
692 24217327 BEARING, REACTION CARR THR (43.0 ID X 64.57 OD) (ACDelco #24217327) N1 (M30) 2006-2006 01
693 08647337 RING, LOW ; REV CLU SPR RET RET (*KIT4, KIT6) (4.159) (ACDelco #8647337) N1 (M30) 2006-2010 01
694 08642227 SPRING, LOW ; REV CLU (ACDelco #8642227) N1 (M30) 2006-2010 01
695 08685549 PISTON, LOW ; REV CLU (*KIT6) (ACDelco #8685549) N1 (M30) 2006-2009 01
696 08648987 SEAL KIT, LOW ; REV CLU (INCLS INR, OTR ; INTER SEALS) (*KIT2, KIT6) (4.166) (ACDelco #8648987) N1 (M30) 2006-2010 01
697 DEFLECTOR, REACTION CARR THR BRG LUB (PART OF 681) 2006-2010
698 08663707 ORIFICE, LUB FLUID (PART OF 621) (4.3MM DIA) (ACDelco #8663707) N1 (M30) 2006-2010 01
699 КОЛЕСО, VEH SPD SEN RELUCTOR (NOT REQD) 2006-2010
K01 08642919 SEAL KIT, 3-4 CLU PSTN (FOA) (INCLS 622, 636) (ACDelco #8642919) N1 (M30) 2006-2009 01
K02 24236378 GASKET KIT, A/TRNS SERV (INCLS 608, 618, 619, 661, 691, 696) (FOR ADDITIONAL CONTENTS OF THIS KIT SEE PARTS 2, 5 OF THIS TRANSMISSION ASSEMBLY) (W/PISTONS) (ACDelco #24236378) (MUST ALSO ORDER 24211603 TO COMPLETE REPAIR) N1 (M30) 2006-2006 01
K04 24248064 RING KIT, RET (INCLS 610, 635, 638, 661, 693) (FOR ADDITIONAL CONTENTS OF THIS KIT SEE PART 5 OF THIS TRANSMISSION ASSEMBLY) (ACDelco #24248064) N1 (M30) 2006-2008 01
K05 24232835 PLATE KIT, FWD CLU (INCLS 649A, 649B) (INCLS INSTR SHEET ; FWD CLUTCH PLATES (FIBERS AND STEELS) (ACDelco #24232835) N1 (M30) 2006-2010 01
K06 08687996 PLATE KIT, LOW ; REV CLU (INCLS 678, 679, 682A, 682B, 682D, 693, 695, 696) (STEEL PLATES) (ACDelco #8687996) N1 (M30) 2006-2010 01
K07 24238600 PLATE KIT, 3-4 CLU (INCLS 625, 653, 654, 655) (INCLS STEEL ; FIBER PLATES) (ACDelco #24238600) N1 (M30) 2006-2010 01
K09 24238603 PLATE KIT, CLU (INCLS 612B, 645B, 682C) (INCLS ONLY 3-4 CLU STEEL PLTS) (INCLS REV INPUT, OVERRUN, FWD, 3-4, ; LOW/REV FIBER CLU PLT ASM) (ACDelco #24238603) N1 (M30) 2006-2006 01
K11 24243750 SPRAG KIT, FWD CLU (VISUALLY IDENTIFIED BY 4 LUBE HOLES ON SPRAG OUTER RACE) (GEAR IS PRESS FITTED IN) (INCLS 638, 639, 642-644, 657, 658, 659) (4.164) (ACDelco #24243750) N1 (M30) 2006-2010 01
