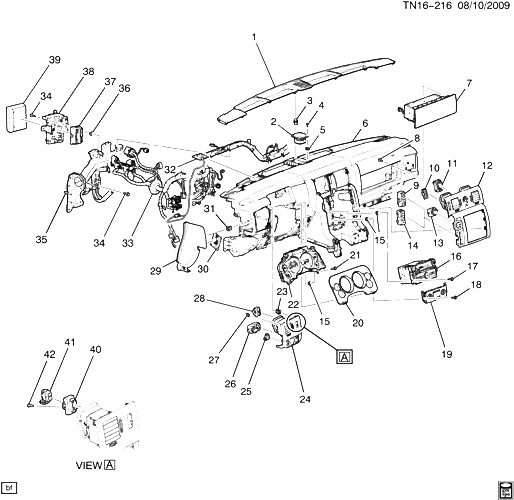

(TN16-216) - 2009 N2 INSTRUMENT PANEL RELATED PARTS PART 2 ELECTRICAL HUMMER - H2 SUV 2009

Поз.НомерОписаниеПрименениеНоменклатураКол-во
001 25913318 PANEL, I/P UPR TR (W/ W/S DEFR NOZ GRL) (SEE GROUP 16.000 INSTRUMENT PANEL ; RELATED PARTS TRIM FOR DETAILED ILLUSTRATED VIEW) (EBONY) N2 2008-2009 01
002 25797586 ДИНАМИК, RDO FRT (3.5) (ACDelco #25797586) N2 2008-2009 01
002 25798963 ДИНАМИК, RDO FRT (3.5) (9.665) (ACDelco #25798963) N2 2008-2009 01
003 25713063 ДАТЧИК, HDLP AUTO CONT AMB LGT (DUAL SOLAR ; TWILIGHT) N2 2008-2009 01
004 11609539 SCREW, RD CROWNED WA HD, M4.2X1.41X16, STL ISO 2702, GMW4205 (RDO FRT SPKR) 2008-2009 02
005 11561450 NUT, RDO FRT SPKR (PART OF 6) N257 2008-2009 02
006 20765912 PANEL, INST (INCLS 5, 15) (EBONY) N2 2008-2009 01
007 15241691 MODULE, I/P INFL RST (EBONY) N2 2008-2009 01
008 11561674 БОЛТ, HEX W/FL WA, M6X1X20, 12 THD, 24 OD, 9.8, GMW3359, M-PT (I/P INFL RST MDL) 2008-2009 04
009 10386140 SWITCH, ACSRY N2 (ZM6) 2008-2009 01
010 15947841 SWITCH, DRVR INFO DISPLAY N2 2008-2009 01
011 15294648 CLOCK, N2 2008-2009 01
012 25841299 BEZEL, I/P CTR AIR OTLT (SEE GROUP 16.000 INSTRUMENT PANEL ; RELATED PARTS TRIM FOR DETAILED ILLUSTRATED VIEW) (BRONZE) (ASSEMBLY) N257 (EXC WS2) 2009-2009 01
012 25960536 BEZEL, I/P CTR AIR OTLT (SEE GROUP 16.000 INSTRUMENT PANEL ; RELATED PARTS TRIM FOR DETAILED ILLUSTRATED VIEW) (BRONZE) N257 (WS2) 2009-2009 01
013 25878427 SWITCH, TRFER CASE SEL N2 2009-2009 01
014 10386139 SWITCH, ACSRY N2 (Z83) 2008-2009 01
015 11610157 NUT, PNL, M4.2X1.41, 8.5X11.9, 2.3-2.8 PNL, FITS 11.2X9.2 HOLE, 1050, GMW33 (PART OF 6) (10.701) 2008-2009 27
016 25974802 RADIO, AM/FM STEREO ; CLK ; CD PLYR (SEE GROUP 09.000 AUDIO SYSTEM/RADIO ; CONTROLS FOR DETAILED ILLUSTRATED VIEW) (LABELED 25974802) (ACDelco #25974802) N2 (UQA, US9) 2009-2009 01
016 25999294 RADIO, AM/FM STEREO ; CLK ; CD PLYR (SEE GROUP 09.000 AUDIO SYSTEM/RADIO ; CONTROLS FOR DETAILED ILLUSTRATED VIEW) (LABELED 25999294) (ACDelco #25999294) N2 (UVA) 2009-2009 01
017 11589012 БОЛТ, HWH, M4.2X1.41X25, 16.4 THD, 12.5 OD, GM6010M STL, GMW4205 (RDO) (9.665) 2008-2009 04
018 11589012 БОЛТ, HWH, M4.2X1.41X25, 16.4 THD, 12.5 OD, GM6010M STL, GMW4205 (HTR ; A/C CONT) (9.665) 2008-2009 02
019 25868011 CONTROL, HTR ; A/C (W/R/WDO DEFG SW) (ACDelco #15-73865) N2 (36) (CJ2) 2008-2009 01
019 25868011 CONTROL, HTR ; A/C (W/R/WDO DEFG SW) (9.273) (ACDelco #15-73865) N2 (36) (CJ2) 2008-2009 01
019 25926061 CONTROL, HTR ; A/C (W/R/WDO DEFG SW) (REAR) N2 (06) (CJ2) 2009-2009 01
019 25926061 CONTROL, HTR ; A/C (W/R/WDO DEFG SW) (REAR) (9.273) N2 (06) (CJ2) 2009-2009 01
020 25872308 PLATE, I/P CSTR TR (SEE GROUP 16.000 INSTRUMENT PANEL ; RELATED PARTS TRIM FOR DETAILED ILLUSTRATED VIEW) (BRONZE) N2 (EXC WS2) 2009-2009 01
020 25911933 PLATE, I/P CSTR TR (SEE GROUP 16.000 INSTRUMENT PANEL ; RELATED PARTS TRIM FOR DETAILED ILLUSTRATED VIEW) (BRONZE) N2 (WS2) 2009-2009 01
021 11589012 БОЛТ, HWH, M4.2X1.41X25, 16.4 THD, 12.5 OD, GM6010M STL, GMW4205 (INST CSTR) (9.665) 2008-2009 04
022 20774803 CLUSTER, INST (ACDelco #20774803) (LABELED 20774803 OR 25841578) N2 (EXC UC2, U19) 2009-2009 01
022 20774804 CLUSTER, INST (ACDelco #20774804) (LABELED 20774804 OR 25841579) N2 (UC2, U19) 2009-2009 01
022 20847869 CLUSTER, INST (LABELED 20847869) N2 (EXC UC2, U19) 2009-2009 01
022 20847870 CLUSTER, INST (LABELED 20847870) N2 (UC2, U19) 2009-2009 01
023 11589329 CLIP, 12X8.9X15.5, SAE 1050 SPR STL, GMW3044 (PART OF 24) 2008-2009 03
024 20829394 BEZEL, I/P OTR AIR OTLT (INCLS 23, 25-28, 40-42) (INCLS BEZEL ; SWI) N257 (06) (WS2) 2009-2009 01
024 20829395 BEZEL, I/P OTR AIR OTLT (INCLS 23, 25-28, 40-42) (INCLS BEZEL ; SWI) N257 (36) (WS2) 2009-2009 01
024 25861046 BEZEL, I/P OTR AIR OTLT (INCLS 23, 25-28, 40-42) (BRONZE) (M/GATE WDO SWITCH ; WDO WASH SWITCH) N257 (36) (CHW) (EXC WS2) 2009-2009 01
024 25954828 BEZEL, I/P OTR AIR OTLT (INCLS 23, 25-28, 40-42) (BRONZE) (VEH BUILT PRIOR TO 9/22/08 REQ IP REWORK;REFER TO IP SVC BULLETIN FOR MODIDFY/TRIM DETAILS.) N257 (06) (EXC WS2) 2009-2009 01
024 25957686 BEZEL, I/P OTR AIR OTLT (INCLS 23, 25-28, 40-42) (BRONZE) (REFER TO IP SVC BULLETIN FOR MODIDFY/TRIM DETAILS.) N257 (36) (EXC WS2) 2009-2009 01
025 25802094 SWITCH, WDO (ALL WINDOWS) (PART OF 24) N257 (06-36) 2009-2009 01
026 25858426 SWITCH, HDLP ; I/P LP DIMR ; DM LP (PART OF 24) (HAS DOME OFF) (ACDelco #D1525J) N257 (06-36) 2009-2009 01
027 11610112 CLIP, I/P OTR AIR OTLT (PART OF 24) (10.4 X 13 X 9) (14.683) N257 2008-2009 AR
028 15293560 SWITCH, R/WDO WPR ; WA (PART OF 24) (ACDelco #15293560) N2 (06) 2008-2009 01
029 25907881 PANEL, I/P SI TR (INCLS 30, 31) (EBONY) N2 2009-2009 01
030 LABEL, FUSE BLK IDENT (PART OF 29) 2009-2009
031 11589329 CLIP, 12X8.9X15.5, SAE 1050 SPR STL, GMW3044 (PART OF 29) 2008-2009 04
032 15201798 АНТЕННА, ELEK NAVIGATION (*GPS ANTENNA*) (ACDelco #15201798) N2 (UVB) 2008-2009 01
033 25996271 HARNESS, I/P WRG (SEE GROUP 02.000 ЖГУТЫ ПРОВОДОВ-ПАНЕЛЬ ПРИБОРОВ FOR DETAILED ILLUSTRATED VIEW) N2 (36) (CHW) 2009-2009 01
033 25996272 HARNESS, I/P WRG (SEE GROUP 02.000 ЖГУТЫ ПРОВОДОВ-ПАНЕЛЬ ПРИБОРОВ FOR DETAILED ILLUSTRATED VIEW) N2 (06) (CHW) 2009-2009 01
034 11589012 БОЛТ, HWH, M4.2X1.41X25, 16.4 THD, 12.5 OD, GM6010M STL, GMW4205 (BCM BRKT) (9.665) 2008-2009 03
035 25848862 SUPPORT, INST CARR (SEE GROUP 16.000 INSTRUMENT PANEL ; RELATED PARTS STRUCTURE FOR DETAILED ILLUSTRATED VIEW) N2 2008-2009 01
036 11610157 NUT, PNL, M4.2X1.41, 8.5X11.9, 2.3-2.8 PNL, FITS 11.2X9.2 HOLE, 1050, GMW33 (PART OF 38) (10.701) 2008-2009 02
037 24245442 MODULE, TRFER CASE SHFT CONT N2 2009-2009 01
038 15093913 BRACKET, BCM (INCLS 36) N2 2008-2009 01
039 15921352 MODULE, BODY CONT (REQUIRES PROGRAMMING) (LABELED 15921352) (ACDelco #15921352) N2 2008-2009 01
039 15921352 MODULE, BODY CONT (REQUIRES PROGRAMMING) (LABELED 15921352) (2.560) (ACDelco #15921352) N2 2008-2009 01
040 25957691 BEZEL, M/GATE WDO SW (PART OF 24) N2 (36) 2009-2009 01
041 25802103 SWITCH, FLDG RR PNL WDO (PART OF 24) (EBONY) N2 (36) 2009-2009 01
042 БОЛТ, M/GATE WDO SW BEZEL (PART OF 24) 2009-2009
