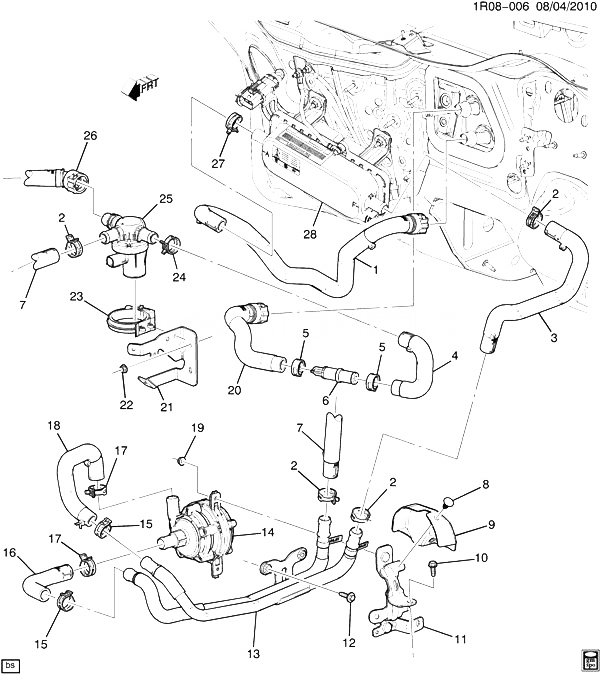

(1R08-006) 2011-2013 R ШЛАНГИ И ТРУБКИОБОГРЕВАТЕЛЬ ЧАСТЬ 2 ОТСЕЧНОЙ КЛАПАН К ОТОПИТЕЛЮ CHEVROLET - VOLT 2013

РисНомерОписаниеПрименениеНоменклатураКол-воПримечание
001 20893320 ШЛАНГ, ВПУСКНОЙ, ОБОГРЕВАТЕЛЯ RC 2011-2013 01
002 11570616 ЗАЖИМ, ПРУЖИННОЕ КОЛЬЦО, НОМ. ДИАМЕТР 27, ТОЛЩИНА 15, СТАЛЬ, РОБО ( ВЫПУСКНОЙ ШЛАНГ ОБОГРЕВАТЕЛЯ) 2011-2013 05
003 20893309 КОМПЛЕКТ ШЛАНГОВ, ВЫХОДНОЕ ОТВЕРСТИЕ ОБОГРЕВАТЕЛЯ RC 2011-2013 01
004 ШЛАНГ, ВПУСКНОЙ, ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ОТСЕЧНОГО ВОДЯНОГО КЛАПАНА ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 20) 2011-2013
005 11571143 ХОМУТ, ПРУЖИННОЕ КОЛЬЦО, НОМИНАЛЬНЫЙ ДИАМ. 26, ТОЛЩИНА 12, СТАЛЬ ПО GM6298M, GMW14083. ( ВПУСКНОЙ ШЛАНГ ОТСЕЧНОГО ВОДЯНОГО КЛАПАНА ОБОГРЕВАТЕЛЯ) 2011-2013 02
006 20997934 ПЕРЕХОДНИК, ВПУСКНАЯ ТРУБА ОБОГРЕВАТЕЛЯ RC 2011-2013 01
007 20893319 ШЛАНГ, ВПУСКНОЙ, ВСПОМОГАТЕЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ НАСОС ОБОГРЕВАТЕЛЯ (СМ. В ГРУППЕ 08.000 ШЛАНГИ И ТРУБЫОБОГРЕВАТЕЛЬ, ЧАСТЬ 1 ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) RC 2011-2013 01
008 10121502 ДЕРЖАТЕЛЬ, ДЛЯ ОТВ .250, ДЛИНА 1, 01, НАРУЖН ДИАМ .700, НЕЙЛОН ЧЕРНЫЙ ( ТРУБА ОБОГРЕВАТЕЛЯ) 2011-2013 02
009 22753217 ЭКРАН, ТЕПЛОЗАЩИТНЫЙ ОБОГРЕВАТЕЛЯ, ОХЛАЖДЕНИЕ ОБОГРЕВАТЕЛЯ RC ( ДВИГАТЕЛЬ С ГИБКИМ ВЫБОРОМ ТОПЛИВА, (БЕНЗИНСПИРТ), 4 ЦИЛ, 1.4L, МНОГОКАНАЛЬНЫЙ ВПРЫСК ТОПЛИВА (MFI), DOHC, E-FLEX, FAM 0 1.4L-4 E-FLEX(LUU)LUU) FAM 2011-2013 01
010 11588712 БОЛТ, ШЕСТГР.ГОЛ С БУРТИКОМ, M6X1X20, РЕЗ 17.5, НАР.ДИАМ. 14.2, 8.8, GMW3359 ( ВСПОМОГАТЕЛЬНЫЙ ВОДЯНОЙ НАСОС ОБОГРЕВАТЕЛЯ) 2011-2013 03
011 22759551 КРОНШТЕЙН, РАДИАТОР ОБОГРЕВАТЕЛЯ, ЗАЖИМ ОБОГРЕВАТЕЛЯ ТОПЛИВНОГО НАСОСА RC 2011-2013 01
012 11519377 БОЛТ, ШЕСТИГР. ГОЛ. С ПЛ. ШАЙБОЙ, M6X1X28, РЕЗЬБА 18.15, НАР.ДИАМ. 17, СТАЛЬ 8.8, GMW3359 ( ВПУСКНАЯ И ВЫПУСКНАЯ ТРУБА ВСПОМОГАТЕЛЬНОГО ОБОГРЕВАТЕЛЯ) 2011-2013 02
013 20893302 ТРУБКА, ВПУСК И ВЫПСК ОБОГРЕВАТЕЛЯ (ВКЛЮЧ 15, 16, 18) RC 2011-2013 01
014 22870919 НАСОС, ОХЛАЖДЕНИЕ ОБОГРЕВАТЕЛЯ (НОМЕР ДЕТАЛИ ДОЛЖЕН СООТВЕТСТВОВАТЬ ЯРЛЫКУБИРКЕ НА НАСОСЕ) RC 2011-2013 01
015 ХОМУТ, ВПУСКНАЯ И ВЫПУСКНАЯ ТРУБА ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 13) 2011-2013
016 ШЛАНГ, ВПУСКНОЙ, ВСПОМОГАТЕЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ НАСОС ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 13) 2011-2013
017 11570616 ЗАЖИМ, ПРУЖИННОЕ КОЛЬЦО, НОМ. ДИАМЕТР 27, ТОЛЩИНА 15, СТАЛЬ, РОБО ( ВПУСКНАЯ И ВЫПУСКНАЯ ТРУБА ОБОГРЕВАТЕЛЯ) 2011-2013 02
018 ШЛАНГ, ВЫПУСКНОЙ, ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 13) 2011-2013
019 03530297 ГАЙКА ШЕСТИГР. ФЛАНЦЕВАЯ ГОЛОВКА, М6Х1, ТОЛЩИНА 5.85, НАРУЖНЫЙ ДИАМЕТР14.2, 10, ZOR ( КРОНШТЕЙН ВСПОМОГАТЕЛЬНОГО ВОДЯНОГО НАСОСА ОБОГРЕВАТЕЛЯ) 2011-2013 02
020 20893310 ШЛАНГ, ВПУСКНОЙ, ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ ОТСЕЧНОГО ВОДЯНОГО КЛАПАНА ОБОГРЕВАТЕЛЯ (ВКЛЮЧ.4) (ВКЛЮЧ. БЫСТРОРАЗЪЕМНЫЕ МУФТЫ) RC 2011-2013 01
021 КРОНШТЕЙН, ОТСЕЧНОЙ ВОДЯНОЙ КЛАПАН ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 25) 2011-2013
022 03530297 ГАЙКА ШЕСТИГР. ФЛАНЦЕВАЯ ГОЛОВКА, М6Х1, ТОЛЩИНА 5.85, НАРУЖНЫЙ ДИАМЕТР14.2, 10, ZOR ( КРОНШТЕЙН ГИДРАВЛИЧЕСКОГО БАЙПАСНОГО КЛАПАНА ОБОГРЕВАТЕЛЯ) 2011-2013 02
023 ЛЕНТА, КЛАПАН УПРАВЛЕНИЯ РАСХОДОМ ОХЛАДИТЕЛЯ АККУМУЛЯТОРА ПРИВОДНОГО МОТОРА (ДЕТАЛЬ ИЗ 25) 2011-2013
024 11570616 ЗАЖИМ, ПРУЖИННОЕ КОЛЬЦО, НОМ. ДИАМЕТР 27, ТОЛЩИНА 15, СТАЛЬ, РОБО ( ВПУСКНОЙ ШЛАНГ ОТСЕЧНОГО ВОДЯНОГО КЛАПАНА ОБОГРЕВАТЕЛЯ) 2011-2013 01
025 22830923 КЛАПАН, ОТСЕЧНОЙ ВОДА ОБОГРЕВАТЕЛЯ (В ТОМ ЧИСЛЕ 21, 23) (АВТОМОБИЛЬ С ПРОБЛЕСКОВЫМ МАЯЧКОМ В СООТВЕТСТВИИ С 23.3) RC, RD, RE 2012-2013 01
026 20893311 ШЛАНГ, ВПУСКНОЙ, ОТСЕЧНОЙ ВОДЯНОЙ КЛАПАН ОБОГРЕВАТЕЛЯ (СМ. В ГРУППЕ 08.000 ШЛАНГИ И ТРУБЫОБОГРЕВАТЕЛЬ, ЧАСТЬ 1 ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) RC 2011-2013 01
027 11570616 ЗАЖИМ, ПРУЖИННОЕ КОЛЬЦО, НОМ. ДИАМЕТР 27, ТОЛЩИНА 15, СТАЛЬ, РОБО ( ВПУСКНОЙ ШЛАНГ ОБОГРЕВАТЕЛЯ) 2011-2013 01
028 22792167 ОБОГРЕВАТЕЛЬ, ОХЛАЖДЕНИЕ ОБОГРЕВАТЕЛЯ (СМ. В ГРУППЕ 08.000 ОБОГРЕВАТЕЛЬ В СБОРЕОБОГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И СБОРКА, ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) RC 2011-2013 01
