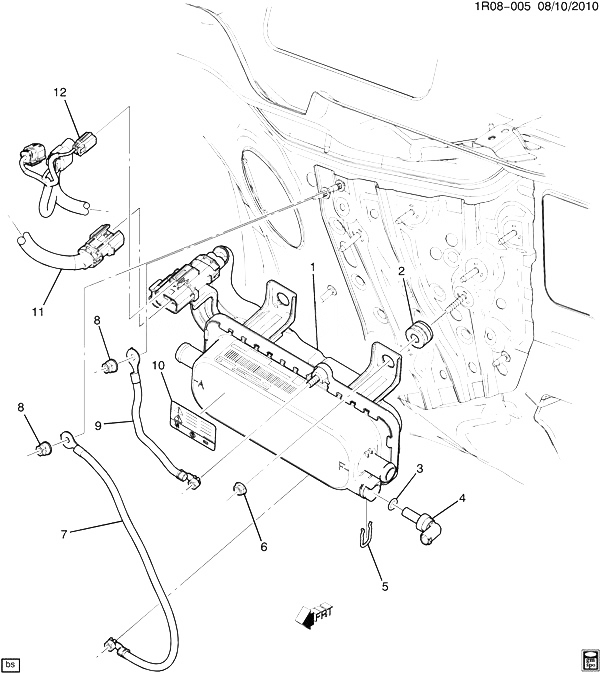

(1R08-005) 2011-2013 R ОБОГРЕВАТЕЛЬ ASMОБОГРЕВАТЕЛЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И МОНТАЖ CHEVROLET - VOLT 2013

РисНомерОписаниеПрименениеНоменклатураКол-воПримечание
001 22792167 ОБОГРЕВАТЕЛЬ, ОХЛАЖДЕНИЕ ОБОГРЕВАТЕЛЯ (ВКЛЮЧ 2-5, 7, 9, 10) RC 2011-2013 01
002 РЕЗИНОВАЯ ВТУЛКА, ВЫХОДНАЯ ТРУБА ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 1) 2011-2013
003 12639042 УПЛОТНЕНИЕ, ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (УПЛОТНИТЕЛЬНОЕ КОЛЬЦО) (ЧАСТЬ ИЗ 1, 4) (ACDelco #12639042) RC, RD, RE 2012-2013 01
004 12641368 ДАТЧИК, ТЕМПЕРАТУРА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ (ЧАСТЬ ИЗ 1) (ВКЛЮЧ. 3) (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ РАДИАТОРА) (ACDelco #12641368) RC, RD, RE 2012-2013 03
004 12641368 ДАТЧИК, ТЕМПЕРАТУРА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ (ЧАСТЬ ИЗ 1) (ВКЛЮЧ. 3) (ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ РАДИАТОРА) (1.150) (ACDelco #12641368) RC, RD, RE 2012-2013 03
005 55555982 ДЕРЖАТЕЛЬ, ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ (ДЕТАЛЬ ИЗ 1) (1.251) RC, RD, RE68 2012-2013 01
006 03530297 ГАЙКА ШЕСТИГР. ФЛАНЦЕВАЯ ГОЛОВКА, М6Х1, ТОЛЩИНА 5.85, НАРУЖНЫЙ ДИАМЕТР14.2, 10, ZOR ( КРОНШТЕЙН ОБОГРЕВАТЕЛЯ, СИСТЕМА ОХЛАЖДЕНИЯ ОБОГРЕВАТЕЛЯ) 2011-2013 03
007 20890905 ЖГУТ ЭЛЕКТРОПРОВОДКИ ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 1) (НИЖНИЙ) RC, RD, RE 2012-2013 01
008 11609767 ГАЙКА, ШЕСТИГРАННАЯ ФЛ. ГОЛОВКА, M6 X 1, ТОЛЩИНА 11 ММ, НАР.ДИАМ. 14, СТАЛЬ 8, GMW4700 (ЦИНК-НИКЕЛЬ). ( ЖГУТ ПРОВОДОВ ОБОГРЕВАТЕЛЯ, СИСТЕМА ОХЛАЖДЕНИЯ ОБОГРЕВАТЕЛЯ) 2011-2013 02
009 20890904 ЖГУТ ЭЛЕКТРОПРОВОДКИ ОБОГРЕВАТЕЛЯ (ДЕТАЛЬ ИЗ 1) (ВЕРХНИЙ) RC, RD, RE 2012-2013 01
010 20883260 ЭМБЛЕМА, ЭЛЕКТРОПРОВОДКА РАЗЪЕДИНИТЕЛЯ ВЫСОКОГО НАПРЯЖЕНИЯ (ДЕТАЛЬ ИЗ 1) (СТАНДАРТНАЯ САМОКЛЕЮЩАЯСЯ НАКЛЕЙКА ДЛЯ ВЫСОКОВОЛЬТНЫХ КОМПОНЕНТОВ) RC, RD, RE 2012-2013 01
011 20957802 КАБЕЛЬ, ПОЛОЖИТЕЛЬНЫЙ И ОТРИЦАТЕЛЬНЫЙ АККУМУЛЯТОРА (300 В) (СМ. В ГРУППЕ 02.000 ПРОВОДА АККУМУЛЯТОРА ПРИВОДНОГО МОТОРА - МОТОРНЫЙ ОТСЕК ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) (ОТ МОДУЛЯ СИЛОВОГО ИНВЕРТОРА ТЯГОВОГО УСИЛИЯ (DC2) ДО НАКОПИТЕЛЯ И CHCM) RC, RD, RE ( ЛЕВОСТОРОННИЙ ПРИВОДLHD) LHD 2012-2013 01
012 ЖГУТ ЭЛЕКТРОПРОВОДКИ КУЗОВА (ПОДРОБНУЮ ИЛЛЮСТРАЦИЮ СМ. В ГРУППЕ 13.000 ЖГУТЫ ПРОВОДОВ КУЗОВА) 2011-2013
