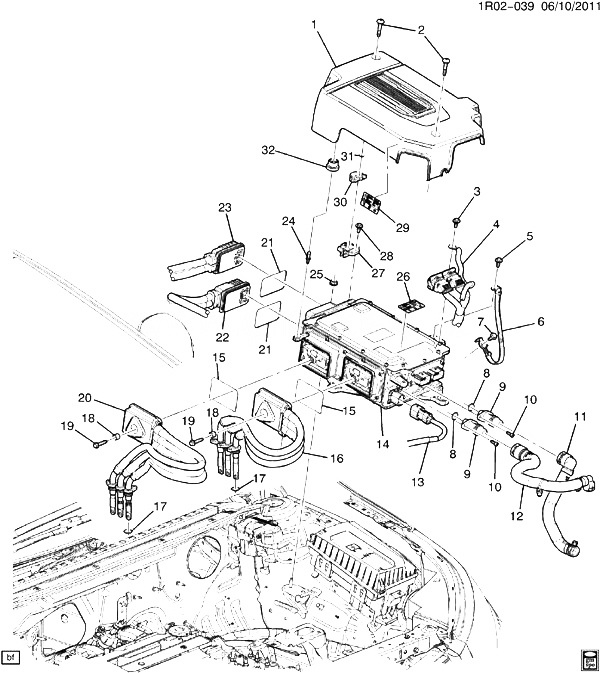

(1R02-039) 2012-2013 RC МОНТАЖ БЛОКА УПРАВЛЕНИЯ ПРИВОДНЫМ МОТОРОМ CHEVROLET - VOLT 2013

РисНомерОписаниеПрименениеНоменклатураКол-воПримечание
001 22886718 КРЫШКА, МОДУЛЬ СИЛОВОГО ИНВЕРТОРА ГЕНЕРАТОРА ПРИВОДНОГО МОТОРА (ВКЛЮЧ 2, 29-32) RC, RD, RE 2012-2013 01
002 11569940 БОЛТ, КРЫШКА МОДУЛЯ СИЛОВОГО ИНВЕРТОРА ГЕНЕРАТОРА ПРИВОДНОГО МОТОРА (ДЕТАЛЬ ИЗ 1) (M6X1X45) RC, RD, RE 2012-2013 02
003 11609669 БОЛТ, ШЕСТИГР.ГОЛ, С ПЛОСК.ШАЙБОЙ, M6X1.0X25.0, GM500M (9.8) СТАЛЬ, GMW3200 ( ЛЕНТА ЗАЗЕМЛЕНИЯ БЛОКА УПРАВЛЕНИЯ ГЕНЕРАТОРОМ ПРИВОДНОГО МОТОРА) 2012-2013 01
004 ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ (ПОДРОБНУЮ ИЛЛЮСТРАЦИЮ СМ. В ГРУППЕ 02.000 ЖГУТЫ ПРОВОДОВ ДВИГАТЕЛЯ) 2012-2013
005 11609669 БОЛТ, ШЕСТИГР.ГОЛ, С ПЛОСК.ШАЙБОЙ, M6X1.0X25.0, GM500M (9.8) СТАЛЬ, GMW3200 ( ЛЕНТА ЗАЗЕМЛЕНИЯ БЛОКА УПРАВЛЕНИЯ ГЕНЕРАТОРОМ ПРИВОДНОГО МОТОРА) 2012-2013 01
006 20760463 ЛЕНТА, ЗАЗЕМЛЕНИЕ БЛОКА УПРАВЛЕНИЯ ГЕНЕРАТОРОМ (ВКЛЮЧ.7) RC, RD, RE 2012-2013 01
007 БОЛТ, ЛЕНТА ЗАЗЕМЛЕНИЯ БЛОКА УПРАВЛЕНИЯ ГЕНЕРАТОРОМ ПРИВОДНОГО МОТОРА (ДЕТАЛЬ ИЗ 6) 2012-2013
008 24240088 УПЛОТНЕНИЕ, ВЫПУСКНОЙ ТРУБОПРОВОД СИСТЕМЫ ОХЛАЖДЕНИЯ МОДУЛЯ СИЛОВОГО ИНВЕРТОРА ГЕНЕРАТОРА ПРИВОДНОГО МОТОРА (*KIT1, KIT2) RC, RD, RE68 2012-2013 02
009 ТРУБА, НАРУЖНОЕ ОХЛАЖДЕНИЕ МОДУЛЯ СИЛОВОГО ИНВЕРТОРА ГЕНЕРАТОРА ПРИВОДНОГО МОТОРА (*KIT2) 2012-2013
010 24259142 БОЛТ, ВПУСКНОЙ ТРУБОПРОВОД СИСТЕМЫ ОХЛАЖДЕНИЯ МОДУЛЯ СИЛОВОГО ИНВЕРТОРА ГЕНЕРАТОРА ПРИВОДНОГО МОТОРА (*KIT2) RC, RD, RE 2012-2013 04
011 20896265 ШЛАНГ, БЛОК УПРАВЛЕНИЯ ГЕНЕРАТОРОМ, НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ОТ СЕПАРАТОРА ДО МОДУЛЯ) RC, RD, RE 2012-2013 01
012 20927401 ШЛАНГ, БЛОК ИНВЕРТОРА ПИТАНИЯ ПРИВОДНОГО МОТОРА, ВПУСК СИСТЕМЫ ОХЛАЖДЕНИЯ RC, RD, RE 2012-2013 01
013 КАБЕЛЬ, ЭЛЕКТРОМОТОР ВСПОМОГАТЕЛЬНОГО ЖИДКОСТНОГО НАСОСА АКП (3-Х ФАЗНЫЙ) 2012-2013
014 12643810 МОДУЛЬ, СИЛОВОЙ ИНВЕРТОР ГЕНЕРАТОРА ПРИВОДНОГО МОТОРА (ВКЛЮЧ 26) RC, RD, RE 2012-2013 01
015 24252601 УПЛОТНЕНИЕ, РАЗЪЕМ КАБЕЛЯ БЛОКА СИЛОВОГО ИНВЕРТОРА ПРИВОДНОГО МОТОРА (ЧАСТЬ ИЗ 16, 20) (*KIT1) RC, RD, RE ( КОРОБКА ПЕРЕДАЧ АВТОМАТИЧЕСКАЯ, ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНОГО СООТНОШЕНИЯ, GM, УСИЛЕННЫЙ ГИБРИД, СИСТЕМА EVT, ПОДКЛЮЧЕНИЕ ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНЫХ ЧИСЕЛ АКП (MKA)MKA) 2012-2013 01
016 24261593 КАБЕЛЬ, З-ФАЗНЫЙ (2-ОЕ ПОЛОЖЕНИЕ) БЛОКА ИНВЕРТОРНОГО УСИЛИТЕЛЯ МОЩНОСТИ ЭЛЕКТРОПРИВОДА (ВКЛЮЧ 15, 17-19) (КАБЕЛЬ В) RC, RD, RE ( КОРОБКА ПЕРЕДАЧ АВТОМАТИЧЕСКАЯ, ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНОГО СООТНОШЕНИЯ, GM, УСИЛЕННЫЙ ГИБРИД, СИСТЕМА EVT, ПОДКЛЮЧЕНИЕ ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНЫХ ЧИСЕЛ АКП (MKA)MKA) 2012-2013 01
017 24255787 УПЛОТНЕНИЕ, БОЛТ РАЗЪЕМА КАБЕЛЯ БЛОКА СИЛОВОГО ИНВЕРТОРА ПРИВОДНОГО МОТОРА (ЧАСТЬ ИЗ 16, 20) (*KIT1) RC, RD, RE ( КОРОБКА ПЕРЕДАЧ АВТОМАТИЧЕСКАЯ, ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНОГО СООТНОШЕНИЯ, GM, УСИЛЕННЫЙ ГИБРИД, СИСТЕМА EVT, ПОДКЛЮЧЕНИЕ ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНЫХ ЧИСЕЛ АКП (MKA)MKA) 2012-2013 01
018 11518792 ФИКСАТОР, КАБЕЛЬ БЛОКА СИЛОВОГО ИНВЕРТОРА ПРИВОДНОГО МОТОРА (ЧАСТЬ ИЗ 16, 20) (ДЛЯ БОЛТА М6, ДЛИНА 7ММ, ТОЛЩИНА СТЕНКИ 0.60, ТЕРМОПЛАСТИЧ.) (1.428) RC, RD, RE ( ДВИГАТЕЛЬ С ГИБКИМ ВЫБОРОМ ТОПЛИВА, (БЕНЗИНСПИРТ), 4 ЦИЛ, 1.4L, МНОГОКАНАЛЬНЫЙ ВПРЫСК ТОПЛИВА (MFI), DOHC, E-FLEX, FAM 0 1.4L-4 E-FLEX(LUU)LUU) FAM 2012-2013 02
019 11588715 БОЛТ, ШЕСТИГР. ГОЛ., M6X1X35, РЕЗЬБА 18, НАР.ДИАМ.14.2, 8.8, GMW3359, 5 ММ, ТОЧКА СОПРЯЖЕНИЯ (ЧАСТЬ ИЗ 16, 20) 2012-2013 01
020 24261592 КАБЕЛЬ, 3-ФАЗНЫЙ (1-ОЕ ПОЛОЖЕНИЕ) БЛОКА ИНВЕРТОРНОГО УСИЛИТЕЛЯ МОЩНОСТИ ЭЛЕКТРОПРИВОДА (ВКЛЮЧ 15, 17-19) (КАБЕЛЬ А) RC, RD, RE ( КОРОБКА ПЕРЕДАЧ АВТОМАТИЧЕСКАЯ, ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНОГО СООТНОШЕНИЯ, GM, УСИЛЕННЫЙ ГИБРИД, СИСТЕМА EVT, ПОДКЛЮЧЕНИЕ ЭЛЕКТРОННЫЙ ВЫБОР ПЕРЕДАТОЧНЫХ ЧИСЕЛ АКП (MKA)MKA) 2012-2013 01
021 20982301 УПЛОТНЕНИЕ, РАЗЪЕМ БЛОКА СИЛОВОГО ИНВЕРТОРА ПРИВОДНОГО МОТОРА (ДЕТАЛЬ 22, 23) (*KIT1) RC, RD, RE68 2012-2013 02
022 20957802 КАБЕЛЬ, ПОЛОЖИТЕЛЬНЫЙ И ОТРИЦАТЕЛЬНЫЙ АККУМУЛЯТОРА (300 В) (ВКЛЮЧ.21) (ОТ МОДУЛЯ СИЛОВОГО ИНВЕРТОРА ТЯГОВОГО УСИЛИЯ (DC2) ДО НАКОПИТЕЛЯ И CHCM) RC, RD, RE ( ЛЕВОСТОРОННИЙ ПРИВОДLHD) LHD 2012-2013 01
023 22785829 КАБЕЛЬ, ПОЛОЖИТЕЛЬНЫЙ И ОТРИЦАТЕЛЬНЫЙ АККУМУЛЯТОРА (300 В) (ВКЛЮЧ.21) (ОТ МОДУЛЯ СИЛОВОГО ИНВЕРТОРА ТЯГОВОГО УСИЛИЯ (DC1) ДО РЕЗИСТОРА) RC, RD, RE ( ЛЕВОСТОРОННИЙ ПРИВОДLHD) LHD 2012-2013 01
024 11609319 ПАЛЕЦ, ЭКРАН БЛОКА ПРЕДОХРАНИТЕЛЕЙ (M6X1X20, 65) (3.671) RC, RD, RE 2012-2013 01
025 11514596 ГАЙКА ШЕСТИГР. ФЛАНЦЕВАЯ ГОЛОВКА, М8X 1.25, НАРУЖН. ДИАМЕТР17.9, ТОЛЩИНА 738, 13 MM ШЕСТИГР., 10, ZF ( МОДУЛЬ СИЛОВОГО ИНВЕРТОРА ПРИВОДНОГО МОТОРА) (8.915) (ACDelco #11514596) 2012-2013 03
026 20883260 ЭМБЛЕМА, ЭЛЕКТРОПРОВОДКА РАЗЪЕДИНИТЕЛЯ ВЫСОКОГО НАПРЯЖЕНИЯ (ДЕТАЛЬ ИЗ 14) (СТАНДАРТНАЯ САМОКЛЕЮЩАЯСЯ НАКЛЕЙКА ДЛЯ ВЫСОКОВОЛЬТНЫХ КОМПОНЕНТОВ) RC, RD, RE 2012-2013 02
027 25916399 ФИКСАТОР, ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ RC, RD, RE 2012-2013 01
028 11560996 БОЛТ, КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ (M6 X 1 X 20, НАРУЖН. ДИАМ. 12, 50) (8.908) RC, RD, RE 2012-2013 02
029 25823542 ЭМБЛЕМА, ЭЛЕКТРОПРОВОДКА РАЗЪЕДИНИТЕЛЯ ВЫСОКОГО НАПРЯЖЕНИЯ (ДЕТАЛЬ ИЗ 1) (ЗАЩИТА БЛОКА УПРАВЛЕНИЯ) RC 2012-2013 01
030 25916400 РАЗЪЕМ, АККУМУЛЯТОР ГЕНЕРАТОРА ПРИВОДНОГО МОТОРА, РУЧНОЙ ПРЕРЫВАТЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ (ДЕТАЛЬ ИЗ 1) (ВЫСОКОВОЛЬТНАЯ БЛОКИРОВКА) (2.483) RC, RD, RE 2012-2013 01
031 25823544 УПЛОТНЕНИЕ, БЛОК СИЛОВОГО ИНВЕРТОРА ПРИВОДНОГО МОТОРА (УПЛОТНИТЕЛЬНОЕ КОЛЬЦО) (ДЕТАЛЬ ИЗ 1) RC, RD, RE 2012-2013 01
032 12606862 РЕЗИНОВАЯ ВТУЛКА, ВЕРХН. ВНУТР. КОЛЛЕКТ. СМОТР. СТЕКЛО (ДЕТАЛЬ ИЗ 1) (32 ММ НАР.ДИАМ) RC, RD, RE 2012-2013 02
