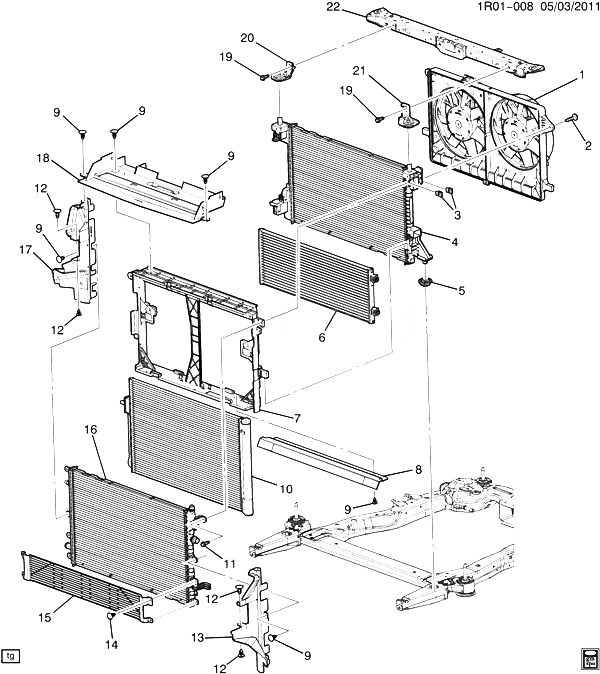

(1R01-008) 2011-2013 RC КРЕПЛЕНИЕ РАДИАТОРА И СООТВ ДЕТАЛИ CHEVROLET - VOLT 2013

РисНомерОписаниеПрименениеНоменклатураКол-воПримечание
001 20842242 КОЖУХ, ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ (ПОДРОБНУЮ ИЛЛЮСТРАЦИЮ СМ. В ГРУППЕ 01.000 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ) (СБОРКА) RC 2011-2013 01
001 20842242 КОЖУХ, ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ (ПОДРОБНУЮ ИЛЛЮСТРАЦИЮ СМ. В ГРУППЕ 01.000 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ) (СБОРКА) (1.277) RC 2011-2013 01
002 11519507 БОЛТ, ШЕСТИГРАННЫЙ С БУРТИКОМ, M6X1X38, РЕЗЬБА 29, НАР.ДИАМ.17, 8.8, GMW3359, ТОЧКА СОПРЯЖЕНИЯ ( КОЖУХ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ) 2011-2013 02
003 11518121 ГАЙКА П-ОБРАЗНАЯ, М6X1, МУЛЬТИНАРЕЗНАЯ РЕЗЬБА, .5-4.0, ТОЛЩИНА ПАНЕЛИ (ДЕТАЛЬ ИЗ 4) 2011-2013 02
004 22839735 РАДИАТОР (ВКЛЮЧ. 3) (СМ. В ГРУППЕ 01.000 РАДИАТОР В СБОРЕ ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) RC 2011-2013 01
005 20841902 ИЗОЛЯТОР, НИЖНИЙ, РАДИАТОР RC 2011-2013 02
006 20925997 РАДИАТОР, ВСПОМОГАТЕЛЬНЫЙ (СМ. В ГРУППЕ 01.000 РАДИАТОР В СБОРЕ - ВСПОМ. ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) RC 2011-2013 01
007 22765618 КРОНШТЕЙН, КОНДЕНСАТОР КОНДИЦИОНЕРА RC 2011-2013 01
008 22864913 ОТРАЖАТЕЛЬ, НИЖНИЙ ВОЗДУХОЗАБОР РАДИАТОРА (ВКЛЮЧ.9) RC 2011-2013 01
009 10121502 ДЕРЖАТЕЛЬ, ДЛЯ ОТВ .250, ДЛИНА 1, 01, НАРУЖН ДИАМ .700, НЕЙЛОН ЧЕРНЫЙ (ЧАСТЬ ИЗ 8, 13, 17, 18) 2011-2013 AR
010 20842140 КОНДЕНСАТОР, КОНДИЦИОНЕРА (ПОДРОБНУЮ ИЛЛЮСТРАЦИЮ СМ. В ГРУППЕ 09.000 СИСТЕМА РЕГЕНЕРАЦИИ КОНДИЦИОНЕРА) RC 2011-2013 01
011 11519507 БОЛТ, ШЕСТИГРАННЫЙ С БУРТИКОМ, M6X1X38, РЕЗЬБА 29, НАР.ДИАМ.17, 8.8, GMW3359, ТОЧКА СОПРЯЖЕНИЯ ( АККУМУЛЯТОР, ВПУСКНОЙ ВОЗДУХОВОД СИСТЕМЫ ОХЛАЖДЕНИЯ) 2011-2013 02
012 10211824 ФИКСАТОР, БОКОВОЙ ОТРАЖАТЕЛЬ ВОЗДУХА РАДИАТОРА (НАЖИМНОЙ) (ЧАСТЬ ИЗ 13, 17) (ЧЕРНЫЙ) (5, 8MM X15, 49MM В ДЛИНУ) (14.875) RC, RD, RE 2012-2013 04
013 22755089 ОТРАЖАТЕЛЬ, БОКОВОЙ ВОЗДУХОЗАБОР РАДИАТОРА (В ТОМ ЧИСЛЕ 9, 12) RC 2011-2013 01 L
014 10121502 ДЕРЖАТЕЛЬ, ДЛЯ ОТВ .250, ДЛИНА 1, 01, НАРУЖН ДИАМ .700, НЕЙЛОН ЧЕРНЫЙ ( ПЕРЕДНЯЯ РЕШЕТКА, ЭКРАН) 2011-2013 02
015 22856576 ЭКРАН, ПЕРЕДНЯЯ РЕШЕТКА RC 2011-2013 01
016 22765637 РАДИАТОР, АККУМУЛЯТОР ПРИВОДНОГО МОТОРА, ОХЛАЖДЕНИЕ (СМ. В ГРУППЕ 02.000 ОХЛАЖДЕНИЕ АККУМУЛЯТОРА ПРИВОДНОГО МОТОРА ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) RC, RD, RE68 2013-2013 01
017 22870271 ОТРАЖАТЕЛЬ, БОКОВОЙ ВОЗДУХОЗАБОР РАДИАТОРА (В ТОМ ЧИСЛЕ 9, 12) RC 2013-2013 01 R
018 25964134 УПЛОТНЕНИЕ, ВОЗД РАД ВЕРХН (ВКЛЮЧ.9) RC 2011-2013 01
019 11900254 БОЛТ, ШЕСТИГР, M8X1.25X29, РЕЗ 19, НАР.ДИАМ 18, 8.8, GMW3359, ТОЧКА СОПРЯЖЕНИЯ (ВРХН MT КРОНШ РАД) 2011-2013 02
020 25964140 КРОНШТЕЙН, ВЕРХНИЙ, РАДИАТОР RC 2011-2013 01 R
021 25964141 КРОНШТЕЙН, ВЕРХНИЙ, РАДИАТОР RC 2011-2013 01 L
022 22759293 ТЯГА, СОЕДИНИТЕЛЬНАЯ ВЕРХНЯЯ ПЧАСТИ (СМ. В ГРУППЕ 12.000 ЛИСТОВОЙ МЕТАЛЛМОТОРНЫЙ ОТСЕК КУЗОВА И ПРИБОРНАЯ ПАНЕЛЬ ДЕТАЛЬНЫЙ ГРАФИЧЕСКИЙ ВИД) RC, RD, RE 2012-2013 01
