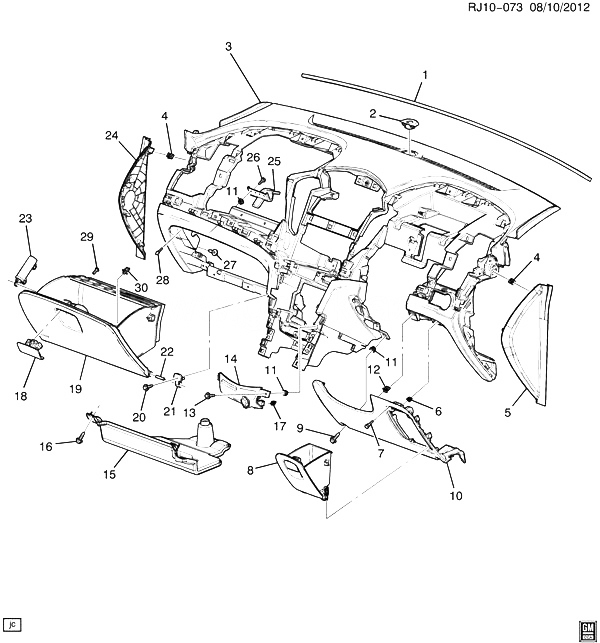

| Рис | Номер | Описание | Применение | Номенклатура | Кол-во | Примечание |
| 001 |
95055060 |
УПЛОТНЕНИЕ, ОБИВКА ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 3) |
JG, JH76 |
2013-2013 |
01 |
|
| 002 |
95133197 |
ОПРАВКА, ТЕМПЕРАТУРНЫЙ ДАТЧИК СОЛНЕЧНОГО СВЕТА (ЧЕРНЫЙ) |
JH76 ( ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) ERI |
2013-2013 |
01 |
|
| 002 |
95133197 |
ОПРАВКА, ТЕМПЕРАТУРНЫЙ ДАТЧИК СОЛНЕЧНОГО СВЕТА (ЧЕРНЫЙ) |
JG76 ( ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) |
2013-2013 |
01 |
|
| 003 |
|
ПАНЕЛЬ, ПРИБОРНАЯ (В ТОМ ЧИСЛЕ 1, 11, 25-28) |
|
2013-2013 |
|
|
| 004 |
11589329 |
ФИКСАТОР, МОЛДИНГ ПРИБОРНОЙ ПАНЕЛИ (ЧАСТЬ ИЗ 5, 24) (M12.0X15.5X8.9 ММ) (КРАСКА ДЛЯ СООТВЕТСТВИЯ) (2.729) |
JG, JH76 |
2013-2013 |
04 |
|
| 005 |
95270154 |
КРЫШКА, НАРУЖНАЯ ОБЛИЦОВКА ПРИБОРНОЙ ПАНЕЛИ (ВКЛЮЧ.4) (ЧЕРНЫЙ) |
JG, JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ RHD ERI |
2013-2013 |
01 |
R |
| 006 |
11610511 |
ФИКСАТОР, НИЖН ПОБЛИЦ ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 10) |
JG, JH76 |
2013-2013 |
01 |
|
| 007 |
95055221 |
БАМПЕР, ДВЕРЬ БУФ ОТД ДЛЯ КОЛЕН ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 10) |
JG, JH76 |
2013-2013 |
02 |
|
| 008 |
95251408 |
ОТДЕЛЕНИЕ, БУФЕР ПРИБОРНОЙ ПАНЕЛИ ДЛЯ КОЛЕН (ДЕТАЛЬ ИЗ 10) (ЧЕРНЫЙ) |
JG76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) RHD |
2013-2013 |
01 |
|
| 008 |
95251408 |
ОТДЕЛЕНИЕ, БУФЕР ПРИБОРНОЙ ПАНЕЛИ ДЛЯ КОЛЕН (ДЕТАЛЬ ИЗ 10) (ЧЕРНЫЙ) |
JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛ RHD ERI |
2013-2013 |
01 |
|
| 009 |
|
БОЛТ, ПРИБОРНАЯ ПАНЕЛЬ, ПОДКОЛЕННЫЙ ВАЛИК ВОДИТЕЛЯ |
|
2013-2013 |
|
|
| 010 |
11589015 |
БОЛТ, КОЛЕННЫЙ ВАЛИК У ПРИБОРНОЙ ПАНЕЛИ (В ТОМ ЧИСЛЕ 6-8, 12) (M4, 2X1, 41X20 MM) (С ПЛОСКОЙ ШАЙБОЙ) (8.977) |
JG, JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD) RHD |
2013-2013 |
03 |
|
| 011 |
11561629 |
ГАЙКА, ПРИБОРНАЯ ПАНЕЛЬ (ДЕТАЛЬ ИЗ 3) (МЕДЬ) (ВСТАВНОЙ) (9.786) |
JG, JH76 |
2013-2013 |
41 |
|
| 012 |
11589329 |
ЗАЖИМ, ПРИБОРНАЯ ПАНЕЛЬ, КОЛЕННЫЙ БУФЕР ВОДИТЕЛЯ (ДЕТАЛЬ ИЗ 10) (M12.0X15.5X8.9 ММ) (КРАСКА ДЛЯ СООТВЕТСТВИЯ) (2.729) |
JG, JH76 |
2013-2013 |
05 |
|
| 013 |
11589015 |
БОЛТ, ВСПОМ ЦЕНТР ПЛИТА ОБЛИЦ ПРИБОРНОЙ ПАНЕЛИ (M4, 2X1, 41X20 MM) (С ПЛОСКОЙ ШАЙБОЙ) (8.977) |
JG, JH76 |
2013-2013 |
02 |
|
| 014 |
95135612 |
АППЛИКАЦИЯ, НИЖНЯЯ ДЕКОРАТИВНАЯ ПЛАНКА ПО ЦЕНТРУ ПРИБОРНОЙ ПАНЕЛИ (В ТОМ ЧИСЛЕ 17) (ПОДРОБНЫЙ ГРАФИЧЕСКИЙ ВИД СМ. В ГРУППЕ 10.000 ПРИБОРНАЯ ПАНЕЛЬ ЧАСТЬ 2, ЭЛЕКТРИЧЕСКАЯ) (ЧЕРНЫЙ) |
JG76 ( ПЕПЕЛЬНИЦА, ПАКЕТ КУРИЛЬЩИКАDUJ, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) (EXC ОРГАНЫ УПРАВЛЕНИЯ |
2013-2013 |
01 |
|
| 014 |
95135613 |
АППЛИКАЦИЯ, НИЖНЯЯ ДЕКОРАТИВНАЯ ПЛАНКА ПО ЦЕНТРУ ПРИБОРНОЙ ПАНЕЛИ (В ТОМ ЧИСЛЕ 17) (ПОДРОБНЫЙ ГРАФИЧЕСКИЙ ВИД СМ. В ГРУППЕ 10.000 ПРИБОРНАЯ ПАНЕЛЬ ЧАСТЬ 2, ЭЛЕКТРИЧЕСКАЯ) (ЧЕРНЫЙ) |
JG76 ( ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) (EXC ПЕПЕЛЬНИЦА, ПАКЕТ КУРИЛЬЩИКАDUJ, ОРГАНЫ УПРАВЛЕНИЯ |
2013-2013 |
01 |
|
| 014 |
95135616 |
АППЛИКАЦИЯ, НИЖНЯЯ ДЕКОРАТИВНАЯ ПЛАНКА ПО ЦЕНТРУ ПРИБОРНОЙ ПАНЕЛИ (В ТОМ ЧИСЛЕ 17) (ПОДРОБНЫЙ ГРАФИЧЕСКИЙ ВИД СМ. В ГРУППЕ 10.000 ПРИБОРНАЯ ПАНЕЛЬ ЧАСТЬ 2, ЭЛЕКТРИЧЕСКАЯ) (ЧЕРНЫЙ) |
JG76 ( ПЕПЕЛЬНИЦА, ПАКЕТ КУРИЛЬЩИКАDUJ, ОРГАНЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ, СИСТЕМА ПУСКАОСТАНОВАKL9, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ KL9 |
2013-2013 |
01 |
|
| 014 |
95135616 |
АППЛИКАЦИЯ, НИЖНЯЯ ДЕКОРАТИВНАЯ ПЛАНКА ПО ЦЕНТРУ ПРИБОРНОЙ ПАНЕЛИ (В ТОМ ЧИСЛЕ 17) (ПОДРОБНЫЙ ГРАФИЧЕСКИЙ ВИД СМ. В ГРУППЕ 10.000 ПРИБОРНАЯ ПАНЕЛЬ ЧАСТЬ 2, ЭЛЕКТРИЧЕСКАЯ) (ЧЕРНЫЙ) |
JH76 ( ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) ERI |
2013-2013 |
01 |
|
| 014 |
95135617 |
АППЛИКАЦИЯ, НИЖНЯЯ ДЕКОРАТИВНАЯ ПЛАНКА ПО ЦЕНТРУ ПРИБОРНОЙ ПАНЕЛИ (В ТОМ ЧИСЛЕ 17) (ПОДРОБНЫЙ ГРАФИЧЕСКИЙ ВИД СМ. В ГРУППЕ 10.000 ПРИБОРНАЯ ПАНЕЛЬ ЧАСТЬ 2, ЭЛЕКТРИЧЕСКАЯ) (ЧЕРНЫЙ) |
JG76 ( ОРГАНЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ, СИСТЕМА ПУСКАОСТАНОВАKL9, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) ( KL9 |
2013-2013 |
01 |
|
| 015 |
95097433 |
ИЗОЛЯТОР, НИЖНЯЯ ПАНЕЛЬ ОБЛИЦОВКИ ПРИБОРНОЙ ПАНЕЛИ |
JG, JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD) RHD |
2013-2013 |
01 |
L |
| 016 |
11589015 |
БОЛТ, НИЖНЯЯ ИЗОЛЯЦИЯ ПРИБОРНОЙ ПАНЕЛИ (M4, 2X1, 41X20 MM) (С ПЛОСКОЙ ШАЙБОЙ) (8.977) |
JG, JH76 |
2013-2013 |
03 |
|
| 017 |
11610511 |
ЗАЖИМ, ВСПОМ ОПР ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 14) (10.230) |
JG, JH76 |
2013-2013 |
02 |
|
| 018 |
95258547 |
РУЧКА, МЕХАНИЗМ ОТПИРАНИЯ ЗАЩЕЛКИ ДВЕРЦЫ ОТСЕКА НА ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 19) (ЧЕРНЫЙ) |
JG, JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ RHD ERI |
2013-2013 |
01 |
|
| 019 |
95280674 |
САЛОН, ПРИБОРНАЯ ПАНЕЛЬ (В ТОМ ЧИСЛЕ 18, 21-23, 29, 30) (ЧЕРНЫЙ) |
JG, JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ RHD ERI |
2013-2013 |
01 |
|
| 020 |
11609457 |
БОЛТ, ОТСЕК ПРИБОРНОЙ ПАНЕЛИ (M4, 2X1, 41X20 MM) (С КРУГЛОЙ ШАЙБОЙ) (10.252) |
JG, JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD) RHD |
2013-2013 |
02 |
|
| 021 |
95055218 |
ПЕТЛЯ, ДВЕРЦА ОТСЕКА НА ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 19) |
JG, JH76 |
2013-2013 |
02 |
|
| 022 |
95055220 |
ДЕРЖАТЕЛЬ, ОТСЕК ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 19) (10.262) |
JG, JH76 |
2013-2013 |
02 |
|
| 023 |
95292298 |
ДЕМПФЕР, ДВЕРЦА ОТСЕКА НА ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 19) |
JG, JH76 |
2013-2013 |
01 |
|
| 024 |
95174290 |
КРЫШКА, НАРУЖНАЯ ОБЛИЦОВКА ПРИБОРНОЙ ПАНЕЛИ (ВКЛЮЧ.4) (ЧЕРНЫЙ) |
JG76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) RHD |
2013-2013 |
01 |
L |
| 024 |
95174290 |
КРЫШКА, НАРУЖНАЯ ОБЛИЦОВКА ПРИБОРНОЙ ПАНЕЛИ (ВКЛЮЧ.4) (ЧЕРНЫЙ) |
JH76 ( ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛ RHD ERI |
2013-2013 |
01 |
L |
| 025 |
95055064 |
ФИКСАТОР, ЗАЩЛК ДВ ОТС ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 3) |
JG, JH76 ( RECEPTACLE USUSR) |
2013-2013 |
01 |
|
| 026 |
11589015 |
БОЛТ, КРОНШТЕЙН ОТС ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 3) (M4, 2X1, 41X20 MM) (С ПЛОСКОЙ ШАЙБОЙ) (8.977) |
JG, JH76 |
2013-2013 |
02 |
|
| 027 |
11589015 |
БОЛТ, ЗМК ДВ ОТС ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 3) (M4, 2X1, 41X20 MM) (С ПЛОСКОЙ ШАЙБОЙ) (8.977) |
JG, JH76 ( RECEPTACLE USUSR) |
2013-2013 |
08 |
|
| 028 |
95055254 |
БУФЕР, ДВЕРЦА ОТСЕКА НА ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 3) |
JG, JH76 ( ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.7L, L4, CRI, DOHC, VGT, 96 КВТ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.7L, L4, CRI, DOHC, VGT, 96 КВТ (LUD)LUD, ПРИВОД АВТОМОБИЛЯ С ПРАВОСТОРОННИМ ПРИВОДОМRHD, RECEPTACLE USUSR) RHD |
2013-2013 |
02 |
|
| 028 |
95055254 |
БУФЕР, ДВЕРЦА ОТСЕКА НА ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 3) |
JG, JH76 ( ДВИГАТЕЛЬ БЕНЗИН., 4 ЦИЛ., 1,6 Л, МНОГОКАНАЛЬНЫЙ ВПРЫСК ТОПЛИВА, ДВОЙН. РАСПРЕДВАЛ ВЕРХН. РАСПОЛОЖЕНИЯ (DOHC), PT-JV, ПЕРЕМ. ФАЗИР. КОЛЕНВАЛА ДВИГАТЕЛЬ БЕНЗИН., 4 ЦИЛ., 1,6 Л, МНОГОКАНАЛЬНЫЙ ВПРЫСК ТОПЛИВА, ДВОЙН. РАСПРЕДВАЛ ВЕРХН. РАСПОЛОЖЕН |
2013-2013 |
02 |
|
| 029 |
11611225 |
БОЛТ, ЗАЩЛК ДВ ОТС ПРИБОРНОЙ ПАНЕЛИ (ДЕТАЛЬ ИЗ 19) |
JG, JH76 |
2013-2013 |
02 |
|
| 030 |
13294094 |
ДЕРЖАТЕЛЬ, СЕКЦИЯ ПАНЕЛИ ПРИБОРОВ (ДЕТАЛЬ ИЗ 19) (ЧЕРНЫЙ) |
JG, JH76 ( ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ ВНУТР. ОТДЕЛКА - ГУСТОЙ ЧЕРНЫЙ(4АА)4AA, INTERIOR TRIM JET LACKROWNSTONE4AI, ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН ВНУТРЕННЯЯ ОБЛИЦОВКА, ЧЕРНЫЙ УГОЛЬНЕЙТРАЛЬНЫЙ ТИТАН (4AV)4AV) ERI |
2013-2013 |
01 |
|
