| Рис | Номер | Описание | Применение | Номенклатура | Кол-во | Примечание |

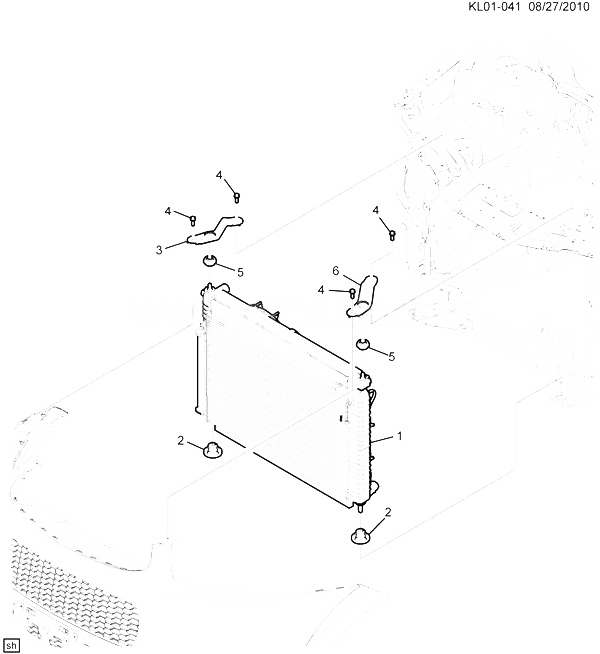

| 001 |
|
СМ. ДЕТАЛЬНУЮ ИЛЛЮСТРАЦИЮ ГРУППЫ 01.000 «РАДИАТОР В СБОРЕ» |
|
2011-2013 |
|
|
| 002 |
96887050 |
ИЗОЛЯТОР, НИЖНИЙ, РАДИАТОР |
LR, LU, LV26 |
2013-2013 |
02 |
|
| 002 |
96887050 |
ИЗОЛЯТОР, НИЖНИЙ, РАДИАТОР |
LX, LZ26 |
2013-2013 |
02 |
|
| 003 |
95192580 |
КРОНШТЕЙН, ВЕРХНИЙ, РАДИАТОР |
LR, LU, LV26 |
2011-2013 |
01 |
R |
| 003 |
95192580 |
КРОНШТЕЙН, ВЕРХНИЙ, РАДИАТОР |
LX, LZ26 |
2011-2013 |
01 |
R |
| 004 |
94500169 |
БОЛТ, ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (1.079) |
LR, LU, LV26 |
2013-2013 |
04 |
|
| 004 |
94500169 |
БОЛТ, ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА (1.079) |
LX, LZ26 |
2013-2013 |
04 |
|
| 005 |
95192581 |
ИЗОЛЯТОР, ВЕРХНИЙ, РАДИАТОР |
LR, LU, LV26 |
2011-2013 |
01 |
|
| 005 |
95192581 |
ИЗОЛЯТОР, ВЕРХНИЙ, РАДИАТОР |
LX, LZ26 |
2011-2013 |
01 |
|
| 006 |
95192579 |
КРОНШТЕЙН, ВЕРХНИЙ, РАДИАТОР |
LR, LU, LV26 |
2011-2013 |
01 |
L |
| 006 |
95192579 |
КРОНШТЕЙН, ВЕРХНИЙ, РАДИАТОР |
LX, LZ26 |
2011-2013 |
01 |
L |
