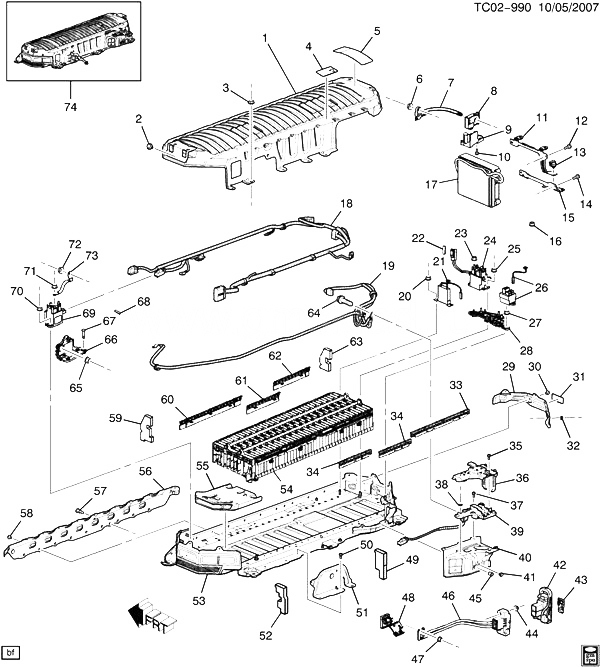

(TC02-990) 2008-2013 CK107(06) DRIVE MOTOR BATTERY PART 2 (HYBRID HP2) CHEVROLET TAHOE HYBRID (4WD) 2013

Поз.НомерОписаниеПрименениеНоменклатураКол-во
001 25926174 COVER, DRV MOT BAT (REAR) (*KIT2) CK1 (06) (HP2) 2008-2013 01
002 BOLT, DRV MOT BAT (*KIT2) 2008-2013
003 NUT, DRV MOT BAT (*KIT2) 2008-2013
004 LABEL, BAT DISPOSAL (*KIT2) 2008-2013
005 25960202 LABEL, HIGH VOLTAGE CONN CAUTION (*KIT2) CK1 (06-43) (HP2) 2008-2013 01
006 NUT, DRV MOT BAT (*KIT2) 2008-2013
007 CABLE, BAT (*KIT2) 2008-2013
008 25870512 SENSOR, DRV MOT BAT CUR (*KIT2) CK1 (06) (HP2) 2008-2013 01
010 BOLT, DRV MOT BAT (*KIT2) 2008-2013
011 BRACKET, BAT CUR (*KIT2) 2008-2013
012 BOLT, DRV MOT BAT (*KIT2) 2008-2013
013 25925265 CLIP, BAT CBL (USED FOR HIGH VOLTAGE OUTPUT CABLE) (*KIT2) CK1 (06) (HP2) 2008-2013 01
013 25925268 CLIP, BAT CBL (USED FOR LOW VOLTAGE WIRE HARNESS) (*KIT2) CK1 (06) (HP2) 2008-2013 04
014 BOLT, DRV MOT BAT (*KIT2) 2008-2013
015 BRACKET, BAT CUR (*KIT2) 2008-2013
016 NUT, DRV MOT BAT CBL TERM (*KIT2) 2008-2013
017 25870516 MODULE, BAT ENGY CONT (*KIT2) (2.212) CK1 (06) (HP2) 2008-2013 01
018 HARNESS, DRV MOT BAT CONT MDL (SEE GROUP 02.000 BATTERY/DRIVE MOTOR PART 1 FOR DETAILED ILLUSTRATED VIEW) (*KIT1, KIT2) 2008-2013
019 HARNESS, DRV MOT BAT POS NEG CBL (*KIT1, KIT2) 2008-2013
020 NUT, DRV MOT BAT (*KIT2) 2008-2013
021 25870514 RESISTOR, DRV MOT BAT INV CUR LIM (*KIT2) CK1 (06) (HP2) 2008-2013 01
023 NUT, DRV MOT BAT (*KIT2) 2008-2013
024 25870515 RELAY, DRV MOT BAT POS HIGH VOLTAGE CONTACTOR (*KIT2) CK1 (06) (HP2) 2008-2013 01
025 NUT, DRV MOT BAT (*KIT2) 2008-2013
026 25871271 RELAY, DRV MOT PWR INV CUR LIM (*KIT2) CK1 (06) (HP2) 2008-2013 01
027 NUT, DRV MOT BAT (*KIT2) 2008-2013
028 RELAY, DRV MOT BAT POS (*KIT2) 2008-2013
029 25926175 COVER, DRV MOT BAT (RIGHT SIDE) (*KIT2) CK1 (06) (HP2) 2008-2013 01
030 BOLT, DRV MOT BAT (*KIT2) 2008-2013
032 NUT, DRV MOT BAT (*KIT2) 2008-2013
033 COVER, BAT TERM (*KIT1, KIT2) 2008-2013
034 COVER, BAT TERM (*KIT1, KIT2) 2008-2013
035 11561674 BOLT, HEX W/FL WA, M6X1X20, 12 THD, 24 OD, 9.8, GMW3359, M-PT (BAT NEG CBL TERM) (*KIT1, KIT2) 2008-2013 04
037 BOLT, DRV MOT BAT (*KIT1, KIT2) 2008-2013
038 NUT, DRV MOT BAT (*KIT1, KIT2) 2008-2013
039 EXTENSION, DRV MOT BAT CBL TERM (*KIT1, KIT2) 2008-2013
040 25925282 HOUSING, DRV MOT BAT HIGH VOLTAGE MAN DISCONNECT KNOB (*KIT1, KIT2) CK1 (06) (HP2) 2008-2013 01
041 BOLT, DRV MOT BAT (*KIT2) 2008-2013
042 15293650 LEVER, DRV MOT BAT HIGH VOLTAGE MAN DISCONNECT (INCLS 43) (PART OF 46) (*KIT2) CK1 (HP2) 2008-2013 01
043 LABEL, HIGH VOLTAGE DISCONNECT (PART OF 42, 46) (*KIT2) 2008-2013
044 NUT, DRV MOT BAT (PART OF 46) (*KIT2) 2008-2013
045 RETAINER, BAT CBL TERM (*KIT2) 2008-2013
046 20824868 HOUSING KIT, DRV MOT BAT HIGH VOLTAGE MAN DISCONNECT KNOB (INCLS 42-44, 47, 48) (*KIT1, KIT2) CK1 (06) (HP2) 2008-2013 01
047 NUT, DRV MOT BAT CBL TERM (PART OF 46) (*KIT2) 2008-2013
048 COVER, BAT TERM (PART OF 46) (*KIT2) 2008-2013
049 SEAL, DRV MOT BAT (*KIT1, KIT2) 2008-2013
050 BOLT, DRV MOT BAT (*KIT2) 2008-2013
051 COVER, BAT (*KIT2) 2008-2013
052 SEAL, DRV MOT BAT (*KIT1, KIT2) 2008-2013
053 CARRIER, GEN BAT (*KIT2) 2008-2013
054 BATTERY, DRV MOT GEN (*KIT1, KIT2) 2008-2013
055 DUCT, DRV MOT BAT CLG AIR INL (SEE GROUP 02.000 BATTERY/DRIVE MOTOR PART 1 FOR DETAILED ILLUSTRATED VIEW) (*KIT1, KIT2) 2008-2013
056 25926173 COVER, DRV MOT BAT (FRT) (*KIT2) CK1 (06) (HP2) 2008-2013 01
057 RETAINER, BAT (*KIT2) 2008-2013
058 BOLT, DRV MOT BAT (*KIT2) 2008-2013
059 SEAL, DRV MOT BAT (*KIT1, KIT2) 2008-2013
060 COVER, BAT TERM (*KIT1, KIT2) 2008-2013
061 COVER, BAT TERM (*KIT1, KIT2) 2008-2013
062 COVER, BAT TERM (*KIT1, KIT2) 2008-2013
063 SEAL, DRV MOT BAT (*KIT1, KIT2) 2008-2013
064 BOLT, DRV MOT BAT (*KIT2) 2008-2013
065 NUT, DRV MOT BAT (*KIT2) 2008-2013
066 RELAY, DRV MOT BAT NEG (*KIT2) 2008-2013
067 BOLT, DRV MOT BAT (*KIT2) 2008-2013
068 RETAINER, BAT (*KIT2) 2008-2013
069 25870515 RELAY, DRV MOT BAT NEG HIGH VOLTAGE CONTACTOR (*KIT2) CK1 (06) (HP2) 2008-2013 01
070 NUT, DRV MOT BAT (*KIT2) 2008-2013
071 NUT, DRV MOT BAT (*KIT2) 2008-2013
072 NUT, DRV MOT BAT (*KIT2) 2008-2013
073 CABLE, DRV MOT BAT NEG RLY (*KIT1, KIT2) 2008-2013
074 BATTERY, DRV MOT GEN (SEE PART 1 FOR ADDITIONAL COMPONENTS) (*KIT2) 2008-2013
