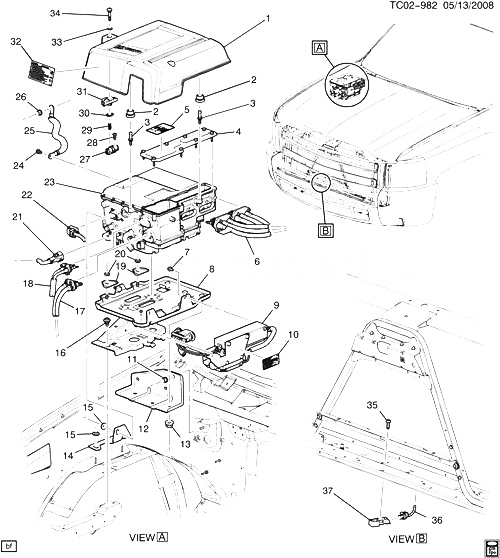

(TC02-982) - 2009 CK1 МОДУЛЬ УПРАВЛЕНИЯ MOUNTING/DRIVE MOTOR (HYBRID HP2) CHEVROLET TAHOE HYBRID (4WD) 2009

Поз.НомерОписаниеПрименениеНоменклатураКол-во
001 25916397 SHIELD, DRV MOT GEN CONT MDL SIGHT (INCLS 2, 29-34) CK1 (06) (LFA, HP2) 2008-2009 01
002 12606862 GROMMET, GEN BAT CONT MDL CVR (PART OF 1) (32MM OD) (3.265) CK1 (06-43) (LFA, HP2) 2008-2009 02
003 11609319 STUD, FUSE BLK SHLD (3.671) CK1 (HP2) 2008-2009 02
004 24243399 COVER, DRV MOT GEN PWR INV MDL (3 PHASE) CBL (INCLS 5) CK1 (HP2) 2008-2009 01
005 24238760 LABEL, HIGH VOLTAGE WRNG (PART OF 4) CK1 (HP2) 2008-2009 01
006 24245203 CABLE, DRV MOT GEN PWR INV MDL (3 PHASE) (СМ. ГРУППУ 04.000 CASE AND ASSOCIATED PARTS FOR DETAILED ILLUSTRATED VIEW) CK1 (M99) 2008-2009 01
007 11900241 БОЛТ, P/S CONT MDL (M6X1.0X12) (3.602) CK1 (HP2) 2009-2009 03
008 25940453 TRAY, ACSRY DC PWR CONT MDL CK1 (06) (HP2) 2008-2009 01
009 25962338 MODULE, ELEK P/S MOT CONT (INCLS 10) CK1 (HP2) 2008-2009 01
010 25813638 LABEL, P/S FLUID VOLTAGE CAUTION (PART OF 9) (TWO-MODE HYBRID) CK107 (06) (HP2) 2008-2009 01
011 11516780 ГАЙКА, HEX W/CON WA, M8X1.25, 10THK, 19 O.D., 10, 7111M (ACSRY DC PWR CONT MDL BRKT) (8.917) 2008-2009 03
012 15254539 BRACKET, ACSRY DC PWR CONT MDL TRAY CK1 (HP2) 2008-2009 01
013 11514519 ГАЙКА, HEX W/23.75 OD CON WA, M8X1.25, 7.32THK, 9, PZOR (ACSRY DC PWR CONT MDL TRAY) 2008-2009 02
014 15897199 BRACKET, ACSRY DC PWR CONT MDL TRAY (TO FENDER) CK1 (HP2) 2009-2009 01
015 11508388 ГАЙКА, HEX W/CON WA, M6X1, 23.75 O.D., 5.55THK, 9, POR (ACSRY DC PWR CONT MDL TRAY BRKT (TO FENDER)) (8.915) 2008-2009 02
016 11609982 БОЛТ, ACSRY DC PWR CONT MDL TRAY (6 X 1 X 22) (8.900) CK1 (HP2) 2008-2009 02
017 CABLE, BAT POS NEG (300 V) (СМ. ГРУППУ 02.000 ПРОВОДА АККУМУЛЯТОРА FOR DETAILED ILLUSTRATED VIEW) 2008-2009
018 COMPRESSOR, A/C (СМ. ГРУППУ 09.000 КОМПРЕССОР КОНДИЦИОНЕРА В СБОРЕ FOR DETAILED ILLUSTRATED VIEW) 2008-2009
019 15890021 RETAINER, ACSRY DC PWR CONT MDL TRAY CK1 (HP2) 2009-2009 02
020 11609411 ГАЙКА, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (ACSRY DC PWR CONT MDL TRAY RET) 2008-2009 02
021 CABLE, BAT POS (СМ. ГРУППУ 02.000 ПРОВОДА АККУМУЛЯТОРА FOR DETAILED ILLUSTRATED VIEW) 2008-2009
022 HARNESS, ENG WRG (СМ. ГРУППУ 02.000 ЖГУТ ПРОВОДОВ/ДВИГАТЕЛЬ FOR DETAILED ILLUSTRATED VIEW) 2008-2009
023 12624430 MODULE, DRV MOT GEN PWR INV (W/ 2ND MPU) (СМ. ГРУППУ 02.000 МОДУЛЬ УПРАВЛЕНИЯ ASM/DRIVE MOTOR FOR DETAILED ILLUSTRATED VIEW) CK1 (HP2) 2008-2009 01
024 11588564 БОЛТ, HEX W/FL WA, M8X1.25X25, 15.85 THD, 17 OD, 9.8, GMW3200M, MACH, MAT-PT (GEN CONT MDL) 2008-2009 01
025 25853131 STRAP, GEN CONT MDL GND CK1 (06) (LFA, HP2) 2008-2009 01
026 11609411 ГАЙКА, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (GEN CONT MDL) 2008-2009 01
027 19208906 RETAINER, ENG WRG HARN CK1 (06) 2009-2009 01
028 11513699 SCREW, PAN HD, TORX, M6X1X18, 12 O.D., HD PT, 9.8, PE (FUSE BLK CVR) 2008-2009 02
029 SWITCH, DRV MOT GEN PWR INV MDL CBL HSG CVR DISCONNECT (PART OF 1) 2009-2009
030 24241226 SEAL, DRV MOT PWR INV MDL CVR (PART OF 1) CK1 (HP2) 2008-2009 01
031 BLOCK, P/W WRG HARN JUNC (PART OF 1) 2009-2009
032 25823542 LABEL, HIGH VOLTAGE WRNG (PART OF 1) CK1 (06-43) (LFA, HP2) 2009-2009 01
033 25823544 SEAL, DRV MOT PWR INV MDL (O RING) (PART OF 1) CK1 (06-43) 2008-2009 01
034 11569940 БОЛТ, DRV MOT GEN PWR INV MDL CVR (PART OF 1) (M6X1X45) CK1 (06-43) (LFA, HP2) 2008-2009 01
035 БОЛТ, HIGH VOLTAGE CIRC IMPACT DETECTION SENSOR (PART OF 37) 2009-2009
036 HARNESS, FWD LP WRG (СМ. ГРУППУ 02.000 WIRING HARNESS/FOWARD LAMP FOR DETAILED ILLUSTRATED VIEW) 2008-2009
037 25993617 ДАТЧИК, HIGH VOLTAGE CIRC IMPACT DETECTION (INCLS 35) (LABELLED 25993617 OR 15822907) CK1 (06) (HP2) 2009-2009 01
