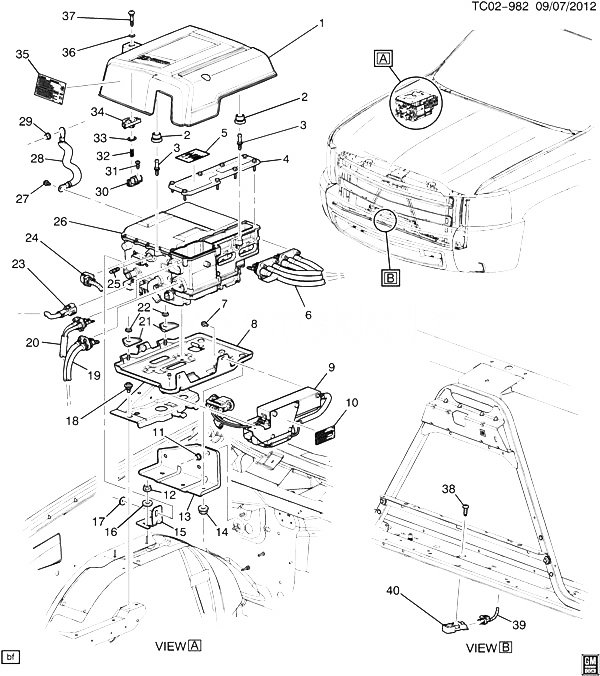

(TC02-982) 2009-2013 CK1 DRIVE MOTOR CONTROL MODULE MOUNTING (HYBRID HP2) CHEVROLET TAHOE (4WD) 2012

Поз.НомерОписаниеПрименениеНоменклатураКол-во
001 25916397 SHIELD, DRV MOT GEN CONT MDL SIGHT (INCLS 2, 32-37) CK1 (06) (HP2) 2008-2013 01
002 12606862 GROMMET, BECM CVR (PART OF 1) (32MM OD) (3.265) CK1 (06) (HP2) 2008-2013 02
003 11609319 STUD, FUSE BLK SHLD (M6X1X20.65) (3.671) CK1 (HP2) 2008-2013 02
004 24243399 COVER, DRV MOT PWR INV MDL 3 PHASE CBL (INCLS 5) CK1 (HP2) 2008-2013 01
005 24238760 LABEL, HIGH VOLTAGE WRNG (PART OF 4) CK1 (HP2) 2008-2013 01
007 11900241 BOLT, P/S CONT MDL (M6X1.0X12) (3.602) CK1 (HP2) 2008-2013 03
008 25940453 TRAY, ACSRY DC PWR CONT MDL CK1 (HP2) 2009-2013 01
009 25962338 MODULE, ELEK P/S MOT CONT (INCLS 10) CK1 (HP2) 2008-2013 01
010 25813638 LABEL, P/S FLUID VOLTAGE CAUTION (PART OF 9) (TWO-MODE HYBRID) CK107 (06) (HP2) 2008-2013 01
011 11516780 NUT, HEX W/CON WA, M8X1.25, 10THK, 19 O.D., 10, 7111M (ACSRY DC PWR CONT MDL BRKT) (8.917) 2008-2013 03
012 11516075 NUT, HFH SELF LK, M6X1, 7.7THK, 14.2 O.D., 9, PZOR (ACSRY DC PWR CONT MDL TRAY BRKT (TO FENDER)) 2008-2013 01
013 15254539 BRACKET, ACSRY DC PWR CONT MDL TRAY CK1 (HP2) 2008-2013 01
014 11514519 NUT, HEX W/23.75 OD CON WA, M8X1.25, 7.32THK, 9, PZOR (ACSRY DC PWR CONT MDL TRAY) 2008-2013 02
015 15897199 BRACKET, ACSRY DC PWR CONT MDL TRAY (TO FENDER) (ATTACH MODULE TRAY TO FENDER) CK1 (06) (HP2) 2008-2013 01
016 11611064 WASHER, ACSRY DC PWR CONT MDL TRAY BRKT (TO FENDER) (8.929) CK1 (HP2) 2009-2013 01
017 11518721 NUT, HEX, W/FL WA, M6X1, 5.55 THK, 28 O.D., 9, GM6138M (ACSRY DC PWR CONT MDL TRAY BRKT (TO FENDER)) 2008-2013 01
018 11609982 BOLT, HEX W/FL WA, M6X1X22, 14.55 THD, 24 OD, 8.8, GMW3359, M-PT. (ACSRY DC PWR CONT MDL TRAY) 2008-2013 02
019 CABLE, BAT POS NEG (300 V) (SEE GROUP 02.000 BATTERY CABLES FOR DETAILED ILLUSTRATED VIEW) 2008-2013
020 COMPRESSOR, A/C (SEE GROUP 09.000 A/C COMPRESSOR ASM FOR DETAILED ILLUSTRATED VIEW) 2008-2013
021 15890021 RETAINER, ACSRY DC PWR CONT MDL TRAY CK1 (HP2) 2009-2013 02
022 11609411 NUT, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (ACSRY DC PWR CONT MDL TRAY RET) 2008-2013 02
023 CABLE, BAT POS (SEE GROUP 02.000 BATTERY CABLES FOR DETAILED ILLUSTRATED VIEW) 2008-2013
024 HARNESS, ENG WRG (SEE GROUP 02.000 WIRING HARNESS/ENGINE FOR DETAILED ILLUSTRATED VIEW) 2008-2013
025 24242659 STUD, GEN POSN SEN GND CK1 (HP2) 2008-2013 01
026 12636016 MODULE, DRV MOT GEN PWR INV (SEE GROUP 02.000 CONTROL MODULE ASM/DRIVE MOTOR FOR DETAILED ILLUSTRATED VIEW) CK1 (HP2) 2010-2013 01
027 11588564 BOLT, HEX W/FL WA, M8X1.25X25, 15.85 THD, 17 OD, 9.8, GMW3200M, MACH, MAT-PT (GEN CONT MDL) 2008-2013 01
028 25853131 STRAP, GEN CONT MDL GND CK1 (06) (HP2) 2008-2013 01
029 11609411 NUT, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (GEN CONT MDL) 2008-2013 01
031 11513699 SCREW, PAN HD, TORX, M6X1X18, 12 O.D., HD PT, 9.8, PE (FUSE BLK CVR) 2008-2013 02
032 SWITCH, DRV MOT GEN PWR INV MDL CBL HSG CVR DISCONNECT (PART OF 1) 2009-2013
033 24241226 SEAL, DRV MOT PWR INV MDL CVR (PART OF 1) CK1 (HP2) 2008-2013 01
034 25916400 BLOCK, P/W WRG HARN JUNC (PART OF 1) (HIGH VOLTAGE INTERLOCK) (2.483) CK1 (06) (HP2) 2008-2013 01
035 20883260 LABEL, HIGH VOLTAGE WRNG (PART OF 1) (REGULAR ADHESIVE LABEL FOR HIGH VOLTAGE COMPONENTS) CK1 (HP2) 2008-2013 01
036 25823544 SEAL, DRV MOT PWR INV MDL (O RING) (PART OF 1) CK1 (06) 2008-2013 01
037 11569940 BOLT, DRV MOT GEN PWR INV MDL CVR (PART OF 1) (M6X1X45) CK1 (06) (HP2) 2008-2013 01
038 BOLT, HIGH VOLTAGE CIRC IMPACT DETECTION SENSOR (PART OF 40) 2009-2013
039 HARNESS, FWD LP WRG (SEE GROUP 02.000 WIRING HARNESS/FOWARD LAMP FOR DETAILED ILLUSTRATED VIEW) 2008-2013
040 25993617 SENSOR, HIGH VOLTAGE CIRC IMP DETECTION (INCLS 38) CK1 (06) (HP2) 2008-2013 01
