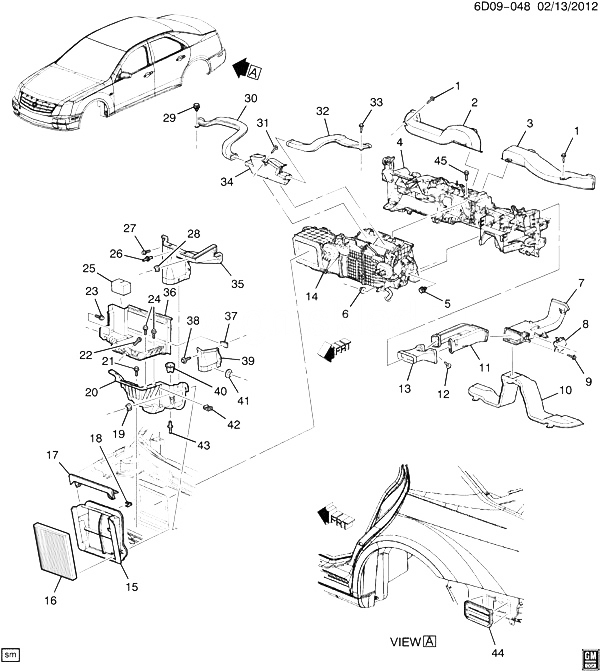

(6D09-048) 2010-2011 DW29 ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ СИСТЕМА CADILLAC - STS 2011

Поз.НомерОписаниеПрименениеНоменклатураКол-во
001 11589015 BOLT, HWH W/FL WA M4.2X1.41X20, 12.5 O.D., DOG PT, 6010M, 7253M (AIR DISTR DUCT) 2005-2011 06
002 25726432 DUCT, AIR DISTR DW29 2008-2011 01
003 25726431 DUCT, AIR DISTR DW29 2008-2011 01
004 CARRIER, INST PNL (SEE GROUP 10.000 INSTRUMENT PANEL ASM FOR DETAILED ILLUSTRATED VIEW) 2010-2011
005 11589289 RETAINER, PUSH-IN, FITS 6.5 HOLE, 2-4.5 THK PNL, NYLON 6/6 PER GMP.PA66.0 (AIR DISTR DUCT) 2005-2011 02
006 11609411 NUT, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (HTR A/C EVPR BLO MDL) 2005-2011 02
007 89023396 DUCT, AIR DISTR D29 2005-2011 01
008 89023397 ACTUATOR, MODE VLV (IN FLOOR CONSOLE) (LOCATED AT REAR AIR DISTRIBUTOR DUCT) (INCLS 9) (ACDelco #15-73027) D29 2005-2011 01
009 BOLT, MODE VLV ACTR (PART OF 8) 2010-2011
010 25726435 DUCT, FLR RR AIR OTLT DW29 2008-2011 01
011 25726442 DUCT, F/FLR CNSL RR AIR D29 2005-2011 01
012 11589015 BOLT, HWH W/FL WA M4.2X1.41X20, 12.5 O.D., DOG PT, 6010M, 7253M (F/FLR CNSL RR AIR DUCT) 2005-2011 01
013 25741413 DUCT, F/FLR CNSL FRT AIR D29 2008-2011 01
014 MODULE, BLO AIR INL (SEE GROUP 09.000 A/C HEATER MODULE ASM/FRONT UNIT FOR DETAILED ILLUSTRATED VIEW) 2010-2011
015 19130561 HOUSING, PASS COMPT AIR FLTR (INCLS 18) D 2010-2011 01
016 19130403 FILTER KIT, PASS COMPT AIR (PARTICLE FILTER) (ACDelco #CF133) DW29 2008-2011 01
017 19130428 COVER, PASS COMPT AIR FLTR ACC HOLE (WILL ALSO REQUIRE USE OF 19130429 ON CARS BUILT PRIOR TO 5/1/07) D 2005-2011 01
018 RETAINER, PASS COMPT AIR FLTR (PART OF 15) 2010-2011
019 11609411 NUT, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (AIR INL HSG) 2005-2011 01
020 25760173 PANEL, AIR INL HSG LWR (INCLS 42, 43) DW29 2010-2011 01
021 11609989 BOLT, HEX W/FLAT WASHER, M6X1X25, 15 THD, 17 OD, 6202M STL, GMW3200, TAPTITE (AIR INL) 2005-2011 01
022 11516727 BOLT, HEX HD W/CONICAL WASHER, M6X1X40, 30 THD, 17 OD, 9.8 MAT, 7114M FIN, (BAT TRAY) 2005-2011 01
023 11609989 BOLT, HEX W/FLAT WASHER, M6X1X25, 15 THD, 17 OD, 6202M STL, GMW3200, TAPTITE (BAT TRAY) 2005-2011 02
024 11516589 SCREW, HEX HD W/CON SPR WA, M6X1X30, 29 THD, 17 O.D., 9.8, 7114M, ZE (BAT TRAY) 2005-2011 04
025 15231231 SEAL, AIR INL GRL PNL DW29 2010-2011 01
026 11517528 STUD, FLANGE M6X1X20, M6.3X1.69X16, 15 OD, 6010M, 4345M, TAP (PART OF 35) 2005-2011 01
027 11609989 BOLT, HEX W/FLAT WASHER, M6X1X25, 15 THD, 17 OD, 6202M STL, GMW3200, TAPTITE (AIR INL HSG) 2005-2011 03
028 11609411 NUT, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (AIR INL HSG) 2005-2011 03
029 11589289 RETAINER, PUSH-IN, FITS 6.5 HOLE, 2-4.5 THK PNL, NYLON 6/6 PER GMP.PA66.0 (SI WDO DEFG OTLT DUCT) 2005-2011 01
030 25726439 DUCT, SI WDO DEFG OTLT DW29 2008-2011 01
031 11589015 BOLT, HWH W/FL WA M4.2X1.41X20, 12.5 O.D., DOG PT, 6010M, 7253M (W/S DEFR NOZ) 2005-2011 03
032 25726438 DUCT, SI WDO DEFG OTLT DW29 2008-2011 01
033 11589015 BOLT, HWH W/FL WA M4.2X1.41X20, 12.5 O.D., DOG PT, 6010M, 7253M (SI WDO DEFG OTLT DUCT) 2005-2011 01
034 25726430 NOZZLE, W/S DEFR D29 2008-2011 01
035 15909116 PANEL, AIR INL HSG FRT UPR (DRAIN CHANNEL) (INCLS 26) DW29 2008-2011 01
036 TRAY, BAT (INCLS 37) (SEE GROUP 02.000 BATTERY CABLES AND MOUNTING FOR DETAILED ILLUSTRATED VIEW) 2005-2011
037 11518121 NUT, U, M6X1, MULTI THD, .5-4.0 THK PNL (PART OF 36) 2005-2011 02
038 11516589 SCREW, HEX HD W/CON SPR WA, M6X1X30, 29 THD, 17 O.D., 9.8, 7114M, ZE (AIR INL) 2005-2011 03
039 15823861 PANEL, AIR INL HSG FRT LWR (LOWER SIDE ATTACH) DW29 2008-2011 01
040 25746570 VALVE, PLNM DRN D29 2005-2011 01
041 11609411 NUT, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (AIR INL HSG) 2005-2011 03
042 11518121 NUT, U, M6X1, MULTI THD, .5-4.0 THK PNL (PART OF 20) 2005-2011 04
043 11517528 STUD, FLANGE M6X1X20, M6.3X1.69X16, 15 OD, 6010M, 4345M, TAP (PART OF 20) 2005-2011 01
044 22702778 VALVE, QTR OTR PNL PRESS RLF DW29 2008-2011 02
045 11609989 BOLT, HEX W/FLAT WASHER, M6X1X25, 15 THD, 17 OD, 6202M STL, GMW3200, TAPTITE (HTR A/C EVPR BLO MDL) 2005-2011 04
