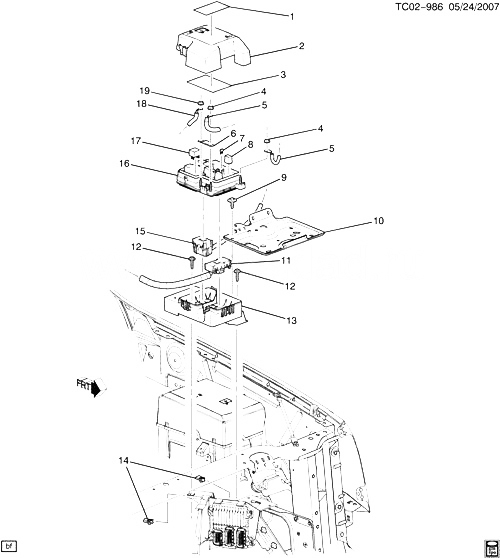

(TC02-986) - 2009 CK1 BLOCK/ACCESSORY WIRING JUNCTION (HYBRID HP2) CADILLAC - ESCALADE HYBRID (AWD) 2009

Поз.НомерОписаниеПрименениеНоменклатураКол-во
001 15930926 LABEL, BAT INFO (PART OF 2) CK1 (06-43) (HP2) 2008-2009 01
002 25801752 COVER, ENG WRG HARN J/BLK (INCLS 1, 3) CK1 (06-43) (HP2) 2009-2009 01
003 25859530 LABEL, FUSE BLK (PART OF 2) (8.808) CK1 (06-43) (HP2) 2008-2009 01
003 25859530 LABEL, FUSE BLK (PART OF 2) CK1 (06-43) (HP2) 2008-2009 01
004 11609411 ГАЙКА, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (AUX BAT POS CBL) 2008-2009 02
005 CABLE, AUX BAT POS (СМ. ГРУППУ 02.000 АККУМУЛЯТОР ПРОВОДА ДЛЯ ДЕТАЛЬНОГО ПРОСМОТРА) (LABELED 25927555) 2008-2009
006 19177465 FUSE, (PART OF 16) (200 AMP MEGA FUSE.) CK1 (06-43) (LFA, HP2) 2008-2009 01
007 88909753 FUSE, MINI, 10 AMP, RED (PART OF 16) 2008-2009 01
007 88909754 FUSE, 15A, MINI, BLUE (PART OF 16) (ACDelco #ATM15-25) 2008-2009 07
007 88909756 FUSE, 25A, MINI, CLEAR (PART OF 16) (ACDelco #ATM25-25) 2008-2009 01
008 FUSE, 40AMP, LOW PROFILE J CASE, GREEN (PART OF 16) 2008-2009 AR
008 FUSE, 60AMP, LOW PROFILE J CASE, YELLOW (PART OF 16) 2008-2009 04
009 11609989 БОЛТ, HEX W/FLAT WASHER, M6X1X25, 15 THD, 17 OD, 6202M STL, GMW3200, TAPTITE (ENG WRG HARN FUSE BLK BRKT) 2008-2009 01
010 25826079 TRAY, BAT (SECONDARY) CK1, 2, 3 2008-2009 01
011 HARNESS, ENG WRG (СМ. ГРУППУ 02.000 ЖГУТЫ ПРОВОДОВ/ДВИГАТЕЛЬ ДЛЯ ДЕТАЛЬНОГО ПРОСМОТРА) 2008-2009
012 11610199 БОЛТ, HEX W/CON WA, M6X1X30, 21 THD, 17 OD, 8.8, GMW3359 (ENG WRG HARN FUSE BLK BRKT) 2008-2009 02
013 25865973 BRACKET, ENG WRG HARN J/BLK CK1 (06-43) (LFA, HP2) 2009-2009 01
014 11570097 ГАЙКА, U-TYPE, M6X1, 21.4X15, 11.7 C/E, SAE 1050 STL, GMW3359. (СМ. ГРУППУ 03.000 БЛОК ЭЛЕКТРОННОГО УПРАВЛЕНИЯ MODULE ЖГУТЫ ПРОВОДОВ ДЛЯ ДЕТАЛЬНОГО ПРОСМОТРА) 2008-2009 03
015 HARNESS, FWD LP WRG (СМ. ГРУППУ 02.000 ЖГУТЫ ПРОВОДОВ/ПЕРЕДНИЕ ФАРЫ ДЛЯ ДЕТАЛЬНОГО ПРОСМОТРА) 2008-2009
016 25867571 BLOCK, ACSRY WRG JUNC (INCLS 6-8, 17) CK1 (06-43) (LFA, HP2) 2009-2009 01
017 12177236 RELAY, FAN CONT (PART OF 16) (GRAY) (SPST 280 MINI) (4-WAY) (SQUARE CASE) (W/RESISTOR) (LABELED 12177236) (9.778) (ACDelco #D7065C) CK1, 2 (06) 2008-2009 02
017 14100455 RELAY, FAN CONT (5-TERMINAL, BLACK) (PART OF 16) (2.510) (ACDelco #15-8426) CK1 (06-43) (LFA, HP2) 2009-2009 03
017 15328865 RELAY, FAN CONT (PART OF 16) (BLACK) (SPDT 280 MINI.) (DAESUNG) (ACDelco #D1724A) CK1 (06-36) 2008-2009 01
018 CABLE, BAT POS (СМ. ГРУППУ 02.000 АККУМУЛЯТОР ПРОВОДА ДЛЯ ДЕТАЛЬНОГО ПРОСМОТРА) (2.215) 2008-2009
019 11609411 ГАЙКА, HEX W/CON WA, M6X1, 5.7 THK, 16 OD, 9, GMW3200 (BAT POS CBL) 2008-2009 01
