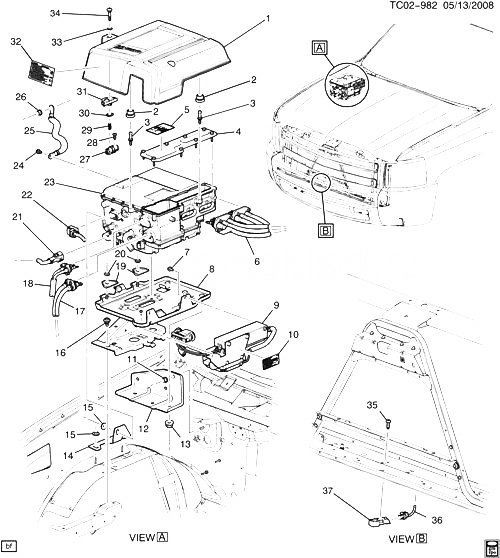

(TC02-982) - 2009 CK1 CONTROL MODULE MOUNTING/DRIVE MOTOR (HYBRID HP2) CADILLAC - ESCALADE (AWD) 2009

Поз.НомерОписаниеПрименениеНоменклатураКол-во
003 11609319 STUD, FUSE BLK SHLD (3.671) CK1 (HP2) 2008-2009 02
004 24243399 COVER, DRV MOT GEN PWR INV MDL (3 PHASE) CBL (INCLS 5) CK1 (HP2) 2008-2009 01
005 24238760 LABEL, HIGH VOLTAGE WRNG (PART OF 4) CK1 (HP2) 2008-2009 01
007 11900241 CK1 (HP2) 2009-2009 03
008 25940453 TRAY, ACSRY DC PWR CONT MDL CK1 (06) (HP2) 2008-2009 01
009 25962338 MODULE, ELEK P/S MOT CONT (INCLS 10) CK1 (HP2) 2008-2009 01
010 25813638 LABEL, P/S FLUID VOLTAGE CAUTION (PART OF 9) (TWO-MODE HYBRID) CK107 (06) (HP2) 2008-2009 01
011 11516780 2008-2009 03
012 15254539 BRACKET, ACSRY DC PWR CONT MDL TRAY CK1 (HP2) 2008-2009 01
013 11514519 2008-2009 02
014 15897199 BRACKET, ACSRY DC PWR CONT MDL TRAY (TO CK1 (HP2) 2009-2009 01
015 11508388 2008-2009 02
016 11609982 CK1 (HP2) 2008-2009 02
017 CABLE, BAT POS NEG (300 V) ( 2008-2009
018 2008-2009
019 15890021 RETAINER, ACSRY DC PWR CONT MDL TRAY CK1 (HP2) 2009-2009 02
020 11609411 2008-2009 02
021 CABLE, BAT POS ( 2008-2009
022 HARNESS, ENG WRG ( 2008-2009
023 12624430 MODULE, DRV MOT GEN PWR INV (W/ 2ND MPU) ( CK1 (HP2) 2008-2009 01
024 11588564 2008-2009 01
026 11609411 2008-2009 01
027 19208906 RETAINER, ENG WRG HARN CK1 (06) 2009-2009 01
028 11513699 SCREW, PAN HD, TORX, M6X1X18, 12 O.D., HD PT, 9.8, PE (FUSE BLK CVR) 2008-2009 02
029 SWITCH, DRV MOT GEN PWR INV MDL CBL HSG CVR DISCONNECT (PART OF 1) 2009-2009
030 24241226 SEAL, DRV MOT PWR INV MDL CVR (PART OF 1) CK1 (HP2) 2008-2009 01
031 BLOCK, P/W WRG HARN JUNC (PART OF 1) 2009-2009
033 25823544 SEAL, DRV MOT PWR INV MDL (O RING) (PART OF 1) CK1 (06-43) 2008-2009 01
035 2009-2009
036 HARNESS, FWD LP WRG ( 2008-2009
037 25993617 SENSOR, HIGH VOLTAGE CIRC IMPACT DETECTION (INCLS 35) (LABELLED 25993617 OR 15822907) CK1 (06) (HP2) 2009-2009 01
